Açıklama
Ainuo AN87400(F), fotovoltaik inverterler, OBC sistemleri, şarj istasyonları, enerji depolama sistemleri, motor sürücüleri ve diğer güç elektroniği uygulamalarında AC/DC elektriksel performans ölçümleri için geliştirilmiş kompakt çok kanallı bir güç analizörüdür.
1 ile 4 arasında senkron ölçüm kanalıyla yapılandırılabilen cihaz; gerilim, akım, aktif güç, reaktif güç, görünür güç, güç faktörü, faz açısı, verim, enerji, harmonik ve dalga biçimi gibi çok sayıda parametreyi eş zamanlı olarak ölçebilir.
AN87400(F), 0,05% okuma + 0,05% aralık seviyesindeki temel doğruluğu, DC ile 100 kHz arasındaki geniş ölçüm bant genişliği ve yaklaşık 200 kS/s örnekleme hızı sayesinde hem klasik şebeke frekanslarında hem de inverter ve yüksek frekanslı güç elektroniği uygulamalarında kullanılabilir.

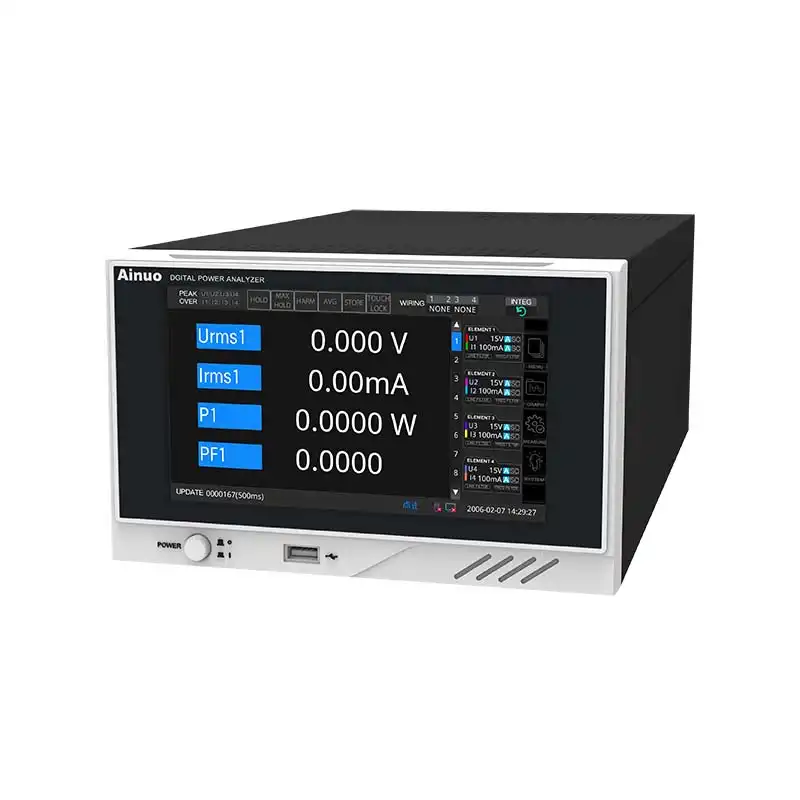

Ürüne Genel Bakış
AN87400(F), çok kanallı güç analizini kompakt 3U yarım genişlikte bir gövde içerisinde sunar.
Her kanal bağımsız olarak farklı bağlantı tiplerinde yapılandırılabilir. Böylece aynı cihaz ile bir sistemin DC girişi, AC çıkışı ve farklı güç dönüşüm noktaları eş zamanlı olarak ölçülebilir.
Bu yapı özellikle fotovoltaik inverter verim ölçümleri, elektrikli araç OBC testleri, şarj istasyonu verim testleri ve çok aşamalı güç dönüştürme sistemleri için avantaj sağlar.
Öne Çıkan Özellikler
- 1–4 kanal senkron güç ölçümü
- Temel doğruluk: %0,05 okuma + %0,05 aralık
- DC ve 0,5 Hz–100 kHz ölçüm bant genişliği
- Yaklaşık 200 kS/s örnekleme hızı
- Standart 1000 V doğrudan gerilim ölçümü
- Opsiyonel 1500 VDC ölçüm desteği
- Standart 20 A doğrudan akım ölçümü
- 5 A ve 1 A kanal seçenekleri
- Farklı akım kanal tiplerinin aynı cihazda karışık kullanılabilmesi
- Harici akım sensörü desteği
- 100. harmoniğe kadar harmonik analizi
- Gerilim ve akım THD ölçümü
- Aktif güç ölçümü
- Reaktif güç ölçümü
- Görünür güç ölçümü
- Güç faktörü ölçümü
- Faz açısı ölçümü
- Verim hesaplama
- İleri ve geri yönlü enerji ölçümü
- Çift yönlü güç ölçümü
- Akım entegrasyonu, Ah ölçümü
- Tepe gerilim ve tepe akım ölçümü
- Gerilim ve akım tepe faktörü ölçümü
- Minimum 0,1 mW güç çözünürlüğü
- Dokunmatik LCD ekran
- Özelleştirilebilir ekran düzeni
- Dalga biçimi görüntüleme
- Özelleştirilebilir veri kayıt projeleri
- CSV formatında veri dışa aktarma
- 3U yarım genişlik kompakt gövde

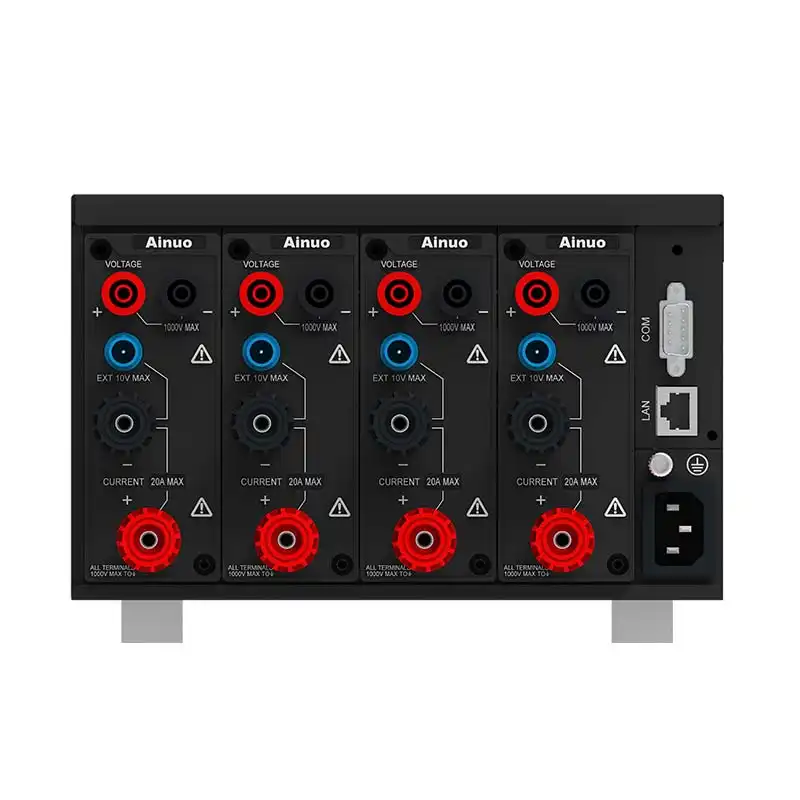

1–4 Kanal Senkron Ölçüm
AN87400(F), ihtiyaca göre 1, 2, 3 veya 4 ölçüm kanalıyla yapılandırılabilir.
Kanalların eş zamanlı örneklenmesi sayesinde bir güç dönüştürme sisteminin birden fazla noktasındaki giriş ve çıkış gücü aynı anda ölçülebilir.
Örneğin bir elektrikli araç OBC testinde AC giriş gücü ve DC çıkış gücü aynı zaman ekseninde ölçülerek dönüşüm verimi otomatik olarak hesaplanabilir.
Desteklenen Bağlantı Yöntemleri
AN87400(F), farklı tek faz ve üç faz ölçüm sistemleriyle çalışabilir.
- 1P2W: Tek faz, iki iletken
- 1P3W: Tek faz, üç iletken
- 3P3W: Üç faz, üç iletken; iki gerilim ve iki akım ölçümü
- 3P3W / 3V3A: Üç faz, üç iletken; üç gerilim ve üç akım ölçümü
- 3P4W: Üç faz, dört iletken
Bu esneklik sayesinde tek fazlı inverterlerden üç fazlı şebeke bağlantılı dönüştürücülere kadar geniş bir ürün grubu analiz edilebilir.
Gerilim Ölçüm Aralıkları
Standart doğrudan gerilim girişinde tepe faktörü 3 için aşağıdaki aralıklar bulunur:
- 15 V
- 30 V
- 60 V
- 100 V
- 150 V
- 300 V
- 600 V
- 1000 V
Tepe faktörü 6 kullanıldığında daha düşük tam ölçek aralıkları seçilebilir.
Standart sistemde maksimum doğrudan gerilim 1000 V seviyesindedir. Fotovoltaik uygulamalar için 1500 VDC ölçüm seçeneği sunulmaktadır.
Akım Ölçüm Seçenekleri
AN87400(F), farklı akım kanal yapılandırmalarını destekler.
20 A Kanal Seçeneği
- 500 mA
- 1 A
- 2 A
- 5 A
- 10 A
- 20 A
5 A Kanal Seçeneği
- 100 mA
- 200 mA
- 500 mA
- 1 A
- 2 A
- 5 A
1 A Kanal Seçeneği
- 20 mA
- 50 mA
- 100 mA
- 200 mA
- 500 mA
- 1 A
Farklı akım kanal seçenekleri aynı cihaz içerisinde birlikte kullanılabilir. Böylece örneğin düşük akımlı bekleme gücü ölçümü ile daha yüksek akımlı ana güç ölçümü aynı analizör üzerinden yapılabilir.
Harici Akım Sensörü Desteği
20 A üzerindeki akımlar için harici akım sensörü veya akım probu kullanılabilir.
BNC sensör girişinde tepe faktörü 3 için aşağıdaki giriş aralıkları desteklenir:
- 200 mV
- 500 mV
- 1 V
- 2 V
- 5 V
- 10 V
Harici sensör girişi yaklaşık 100 kΩ giriş empedansına sahiptir.
Yüksek Hassasiyetli Ölçüm
AN87400(F)’nin temel doğruluğu 45–66 Hz aralığında gerilim, akım ve güç ölçümlerinde aşağıdaki seviyeye ulaşır:
±(%0,05 okuma + %0,05 aralık)
DC gerilim ve akım ölçümlerinde tipik doğruluk:
±(%0,05 okuma + %0,1 aralık)
Ölçüm doğruluğu sinyal frekansı yükseldikçe üreticinin frekansa bağlı hata formüllerine göre değişir.
DC–100 kHz Geniş Bant Ölçüm
Cihazın ölçüm bant genişliği DC ile 100 kHz arasındadır.
Bu özellik sayesinde yalnızca 50/60 Hz şebeke sinyalleri değil, aşağıdaki uygulamalardaki yüksek frekans bileşenleri de analiz edilebilir:
- Fotovoltaik inverter çıkışları
- Motor sürücüleri
- OBC sistemleri
- DC/DC dönüştürücüler
- Şarj istasyonları
- Anahtarlamalı güç kaynakları
- Enerji depolama PCS sistemleri
200 kS/s Örnekleme
Yaklaşık 200 kS/s örnekleme hızı, AC ve DC sinyallerin hızlı değişimlerinin ayrıntılı olarak yakalanmasını sağlar.
Bu örnekleme kapasitesi güç, harmonik ve dalga biçimi analizlerinin aynı ölçüm sistemi üzerinde gerçekleştirilmesine yardımcı olur.
100. Harmoniğe Kadar Analiz
AN87400(F), 100. harmoniğe kadar harmonik analiz yapabilir.
Dört kanal yapılandırmasında birden fazla kanal aynı anda harmonik analizine dahil edilebilir.
Ölçülebilen harmonik parametreler arasında:
- Tekil harmonik bileşenleri
- Gerilim harmonik distorsiyonu
- Akım harmonik distorsiyonu
- Toplam harmonik bozulma, THD
bulunur.
Çift Yönlü Güç ve Enerji Ölçümü
AN87400(F), güç akışının her iki yönde de ölçülmesini destekler.
Bu özellik enerji depolama sistemleri, çift yönlü OBC, V2G sistemleri ve şebekeye enerji veren inverterlerde önemlidir.
Ölçülebilen enerji parametreleri arasında toplam enerji, ileri yönlü enerji ve geri yönlü enerji bulunur.
Verim Ölçümü
Birden fazla ölçüm kanalının aynı anda kullanılması sayesinde sistem giriş ve çıkış gücü senkron olarak ölçülebilir.
Cihaz bu değerlerden otomatik verim hesabı yapabilir.
Bu fonksiyon özellikle aşağıdaki testlerde kullanışlıdır:
- OBC verim testi
- DC/DC dönüştürücü verim testi
- Fotovoltaik inverter verim testi
- Şarj istasyonu verim testi
- Enerji depolama PCS verim testi
Fotovoltaik İnverter Testleri
AN87400(F), fotovoltaik inverterlerin giriş ve çıkış güçlerinin aynı anda ölçülmesi için yapılandırılabilir.
Fotovoltaik uygulamalarda 1500 VDC’ye kadar gerilim ölçümü seçeneği ve harici akım sensörü desteği bulunur.
Tek fazlı ve üç fazlı inverterlerin giriş gücü, çıkış gücü, güç faktörü, verimi, harmonikleri ve çift yönlü enerji akışı aynı sistem üzerinde analiz edilebilir.
Üretici, cihazın GB/T 37409-2019 fotovoltaik şebeke bağlantılı inverter test spesifikasyonuna yönelik uygulamalarda kullanılabileceğini belirtmektedir.
Elektrikli Araç OBC Testleri
Çok kanallı yapı, elektrikli araç OBC testlerinde AC giriş ve DC çıkış taraflarının eş zamanlı ölçülmesini sağlar.
Böylece OBC’nin:
- Giriş gücü
- Çıkış gücü
- Verimi
- Güç faktörü
- Enerji tüketimi
- Harmonik performansı
aynı test sistemi üzerinden değerlendirilebilir.
Şarj İstasyonu Testleri
AN87400(F), AC ve DC şarj istasyonlarının elektriksel performans testlerinde kullanılabilir.
Şarj istasyonu giriş gücü ile araç veya batarya tarafındaki çıkış gücü aynı anda ölçülerek dönüşüm verimi hesaplanabilir.
Batarya Şarj ve Deşarj Ölçümleri
Çift yönlü güç ve enerji ölçümü sayesinde batarya şarj ve deşarj performansı analiz edilebilir.
Anlık RMS, ortalama, tepe değerleri, enerji ve akım entegrasyonu gibi parametreler izlenebilir.

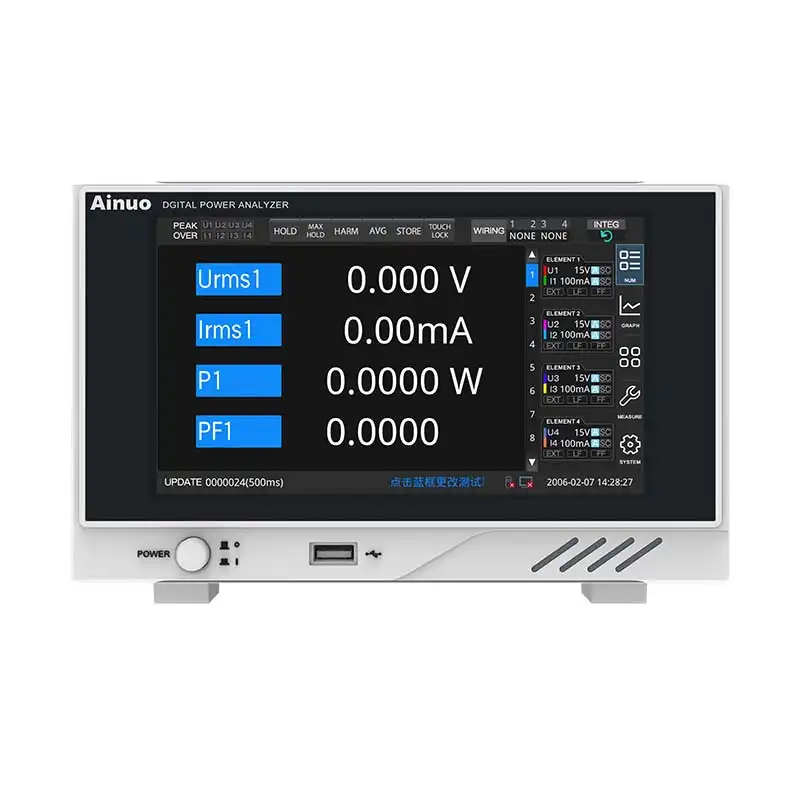

Dokunmatik Ekran ve Dalga Biçimi Görüntüleme
Cihaz dokunmatik LCD kullanıcı arayüzüne sahiptir.
Gösterilecek ölçüm parametreleri kullanıcı tarafından özelleştirilebilir ve dalga biçimleri ekran üzerinde görüntülenebilir.
Bu özellik ölçüm sırasında hem sayısal değerlerin hem de elektriksel dalga biçimlerinin aynı cihaz üzerinden değerlendirilmesini sağlar.
Veri Kaydı ve CSV Dışa Aktarma
AN87400(F), kullanıcı tarafından seçilen ölçüm parametrelerinin kaydedilmesini destekler.
Kayıt projeleri uygulamaya göre özelleştirilebilir ve ölçüm sonuçları CSV formatında dışa aktarılabilir.
Bu yapı uzun süreli verim testleri, üretim kayıtları ve laboratuvar analizleri için uygundur.
Uygulama Alanları
- Fotovoltaik inverter testleri
- Enerji depolama PCS testleri
- Elektrikli araç OBC testleri
- DC/DC dönüştürücü testleri
- Şarj istasyonu verim testleri
- Batarya şarj/deşarj ölçümleri
- V2G ve çift yönlü güç sistemi testleri
- Motor sürücüsü testleri
- İnverter güç ölçümleri
- Tek fazlı ve üç fazlı güç ölçümleri
- AC/DC güç ölçümleri
- Aktif güç ölçümü
- Reaktif güç ölçümü
- Görünür güç ölçümü
- Güç faktörü ölçümü
- Faz açısı ölçümü
- Verim ölçümü
- İleri ve geri enerji ölçümü
- 100. harmoniğe kadar analiz
- THD analizi
- Dalga biçimi analizi
- Üretim hattı kalite kontrol testleri
- ATE otomatik test sistemleri
- Laboratuvar araştırma-geliştirme uygulamaları
Teknik Özellikler
| Özellik |
Değer |
| Marka |
Ainuo |
| Model |
AN87400(F) |
| Ürün tipi |
Kompakt çok kanallı AC/DC güç analizörü |
| Ölçüm kanal sayısı |
1–4 kanal |
| Temel doğruluk |
%0,05 okuma + %0,05 aralık |
| Ölçüm bant genişliği |
DC, 0,5 Hz–100 kHz |
| Örnekleme hızı |
Yaklaşık 200 kS/s |
| Bağlantı Yöntemleri |
| 1P2W |
Tek faz, iki iletken |
| 1P3W |
Tek faz, üç iletken |
| 3P3W |
Üç faz, üç iletken; 2 gerilim + 2 akım |
| 3P3W / 3V3A |
Üç faz, üç iletken; 3 gerilim + 3 akım |
| 3P4W |
Üç faz, dört iletken |
| Ölçülen Parametreler |
| Elektriksel parametreler |
Gerilim, akım, aktif güç, reaktif güç, görünür güç, güç faktörü, gerilim frekansı, akım frekansı ve faz açısı |
| Verim |
Otomatik verim hesaplama |
| Enerji |
Toplam, ileri ve geri yönlü enerji |
| Akım entegrasyonu |
Ah |
| Tepe ölçümleri |
Vpk ve Ipk |
| Tepe faktörü |
Gerilim ve akım tepe faktörü |
| Gerilim Girişi |
| Standart maksimum gerilim |
1000 V doğrudan giriş |
| Opsiyonel maksimum DC gerilim |
1500 VDC |
| Tepe faktörü 3 gerilim aralıkları |
15 / 30 / 60 / 100 / 150 / 300 / 600 / 1000 V |
| Gerilim giriş empedansı |
Yaklaşık 2 MΩ |
| Akım Girişi |
| Standart kanal |
20 A |
| Opsiyonel kanal seçenekleri |
5 A ve 1 A |
| 20 A kanal aralıkları |
500 mA / 1 A / 2 A / 5 A / 10 A / 20 A |
| 5 A kanal aralıkları |
100 mA / 200 mA / 500 mA / 1 A / 2 A / 5 A |
| 1 A kanal aralıkları |
20 mA / 50 mA / 100 mA / 200 mA / 500 mA / 1 A |
| Doğrudan akım giriş empedansı |
Yaklaşık 10 mΩ |
| Harici sensör giriş empedansı |
Yaklaşık 100 kΩ |
| Ölçüm Doğruluğu |
| Gerilim – DC |
±(%0,05 okuma + %0,1 aralık) |
| Gerilim – 45–66 Hz |
±(%0,05 okuma + %0,05 aralık) |
| Akım – DC |
±(%0,05 okuma + %0,1 aralık) |
| Akım – 45–66 Hz |
±(%0,05 okuma + %0,05 aralık) |
| Aktif güç – DC |
±(%0,05 okuma + %0,1 aralık) |
| Aktif güç – 45–66 Hz |
±(%0,05 okuma + %0,05 aralık) |
| Harmonik Analizi |
| Maksimum harmonik sırası |
100. harmonik |
| THD |
Gerilim ve akım toplam harmonik bozulma analizi |
| Çok kanallı analiz |
Birden fazla kanalda eş zamanlı harmonik ölçümü |
| Güç ve Enerji |
| Güç faktörü aralığı |
±0,001–1,000 |
| Minimum güç çözünürlüğü |
0,1 mW |
| Çift yönlü güç ölçümü |
Desteklenir |
| İleri / geri enerji ölçümü |
Desteklenir |
| Kullanıcı Arayüzü ve Veri |
| Ekran |
Dokunmatik LCD |
| Dalga biçimi görüntüleme |
Desteklenir |
| Gösterge özelleştirme |
Desteklenir |
| Veri kaydı |
Özelleştirilebilir kayıt projeleri |
| Dosya dışa aktarma |
CSV |
| Fiziksel Yapı |
| Gövde tipi |
3U yarım genişlik kompakt kasa |
| Sistem entegrasyonu |
Rack ve otomatik test sistemleri için uygun |
Gerilim notu: Ainuo’nun farklı güncel web sayfalarında maksimum gerilim ifadesi farklı biçimde sunulmaktadır. Ayrıntılı teknik tabloda standart giriş 1000 V, opsiyonel fotovoltaik yapılandırmada ise 1500 VDC olarak belirtilmektedir. Bu içerikte ayrıntılı teknik tablo esas alınmıştır.
Kanal notu: AN87400(F) 1–4 ölçüm kanalıyla yapılandırılabilir. Her kanalın akım aralığı 20 A, 5 A veya 1 A olarak seçilebilir ve farklı kanal tipleri aynı cihaz içinde karışık kullanılabilir.
Doğruluk notu: %0,05 okuma + %0,05 aralık temel doğruluk 45–66 Hz gibi temel şebeke frekansı koşullarında geçerlidir. Daha yüksek frekanslarda üreticinin frekansa bağlı doğruluk formülleri dikkate alınmalıdır.
100 ms veri güncelleme notu: Veri güncelleme süresi 100 ms olarak seçildiğinde üretici tüm doğruluk spesifikasyonlarına okumanın ilave %0,03’ünün eklenmesini belirtmektedir.
Model Seçimi ve Teklif
AN87400(F) modelinin uygulamanıza uygunluğunu belirlemek için gerekli kanal sayısı, maksimum DC/AC gerilim, doğrudan veya sensör üzerinden ölçülecek akım, bant genişliği, harmonik analizi ve kullanılacak bağlantı yöntemi birlikte değerlendirilmelidir.
Fotovoltaik inverter uygulamalarında 1500 VDC seçeneği, elektrikli araç ve şarj sistemi testlerinde ise giriş/çıkış taraflarını aynı anda ölçmek için gereken kanal sayısı sipariş yapılandırmasına dahil edilmelidir.
