AN236(F) Serisi Yüksek Güçlü DC Elektronik Yük Test Cihazı

Açıklama

Ainuo AN236(F) Serisi, yüksek güçlü DC güç kaynaklarının, bataryaların, şarj sistemlerinin, güç dönüştürücülerin ve enerji depolama ürünlerinin test edilmesi için geliştirilmiş programlanabilir bir DC elektronik yük ailesidir.

Seri; 150 V, 600 V ve 1200 V gerilim sınıflarında, 2 kW ile 60 kW arasında değişen güç seçenekleri sunar. Modele bağlı olarak maksimum akım 2400 A seviyesine ulaşabilir.

Geniş çalışma alanı sayesinde düşük gerilim-yüksek akım veya yüksek gerilim-düşük akım gerektiren uygulamalarda kullanılabilir. Sabit akım, sabit gerilim, sabit direnç ve sabit güç modlarının yanında dinamik yükleme, batarya deşarjı, karmaşık empedans simülasyonu, sıralı test, kısa devre testi ve güç kaynağı koruma noktası testlerini destekler.

Ürüne Genel Bakış

AN236(F), bazı teknik dokümanlarda AN23600E(F) olarak da adlandırılan, yeni nesil dijital kontrol yapısına sahip yüksek güçlü bir DC elektronik yük serisidir.

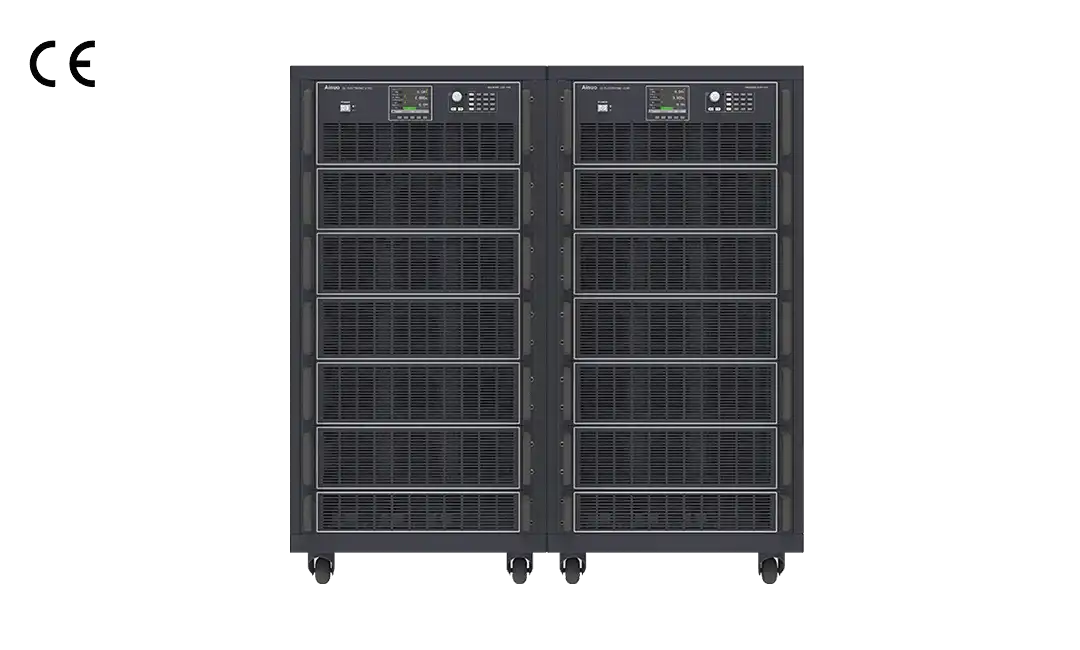

Yüksek güç yoğunluklu tasarımı sayesinde 6 kW’a kadar olan modeller 4U, 24 kW modeller ise 13U yüksekliğinde sunulabilir. Bu yapı, yüksek güçlü test sistemlerinde kabin alanının daha verimli kullanılmasını sağlar.

Seri içerisinde 150 V, 600 V ve 1200 V çalışma gerilimlerine sahip farklı modeller bulunur. Her gerilim sınıfı; düşük, orta ve yüksek akım uygulamalarına yönelik çeşitli güç seçenekleriyle yapılandırılmıştır.

Hassas ölçüm teknolojisi, yüksek hızlı dinamik yükleme, programlanabilir test profilleri ve çoklu haberleşme seçenekleri sayesinde araştırma-geliştirme laboratuvarlarında, üretim hatlarında ve otomatik test sistemlerinde kullanılabilir.

Öne Çıkan Özellikler

• 150 V, 600 V ve 1200 V DC gerilim sınıfları
• 2 kW ile 60 kW arasında farklı güç seçenekleri
• Modele bağlı olarak 2400 A seviyesine ulaşan maksimum akım
• Düşük gerilim-yüksek akım ve yüksek gerilim-düşük akım uygulamalarını kapsayan geniş çalışma alanı
• 6 kW için 4U ve 24 kW için 13U yüksek güç yoğunluklu yapı
• Sabit akım, CC çalışma modu
• Sabit gerilim, CV çalışma modu
• Sabit direnç, CR çalışma modu
• Sabit güç, CP çalışma modu
• CCD ve CRD yüksek hızlı dinamik yükleme modları
• 25 kHz seviyesine kadar dinamik yük değişimi
• 500 kHz seviyesine kadar tepe-tepe gerilim ölçüm örneklemesi
• Modele göre 96 A/µs seviyesine ulaşan akım değişim hızı
• FLEX karmaşık empedans simülasyon modu
• BATY batarya ve süper kapasitör deşarj test modu
• SWD sinüs dalgası biçimli akım yükleme modu
• LED yük simülasyon modu
• LIST programlanabilir sıralı test modu
• Kısa devre simülasyon fonksiyonu
• OCP aşırı akım koruma noktası testi
• OPP aşırı güç koruma noktası testi
• Kısa süreli yaklaşık iki kat aşırı güç dayanımı
• Ayarlanabilir kontrol döngüsüne sahip CV yükleme
• Von/Voff otomatik yükleme ve yükten çıkma fonksiyonu
• Hassas gerilim, akım ve güç ölçümü
• Uzak gerilim algılama, Vsense desteği
• Master/slave paralel çalışma desteği
• 16 cihaza kadar paralel sistem oluşturabilme
• Paralel bağlantıyla 960 kW’a kadar toplam güç
• Paralel bağlantıyla 38,4 kA’a kadar toplam akım
• Programlanabilir veri toplama ve tetikleme özellikleri
• Bilgisayar üzerinden kontrol, dalga biçimi görüntüleme ve raporlama

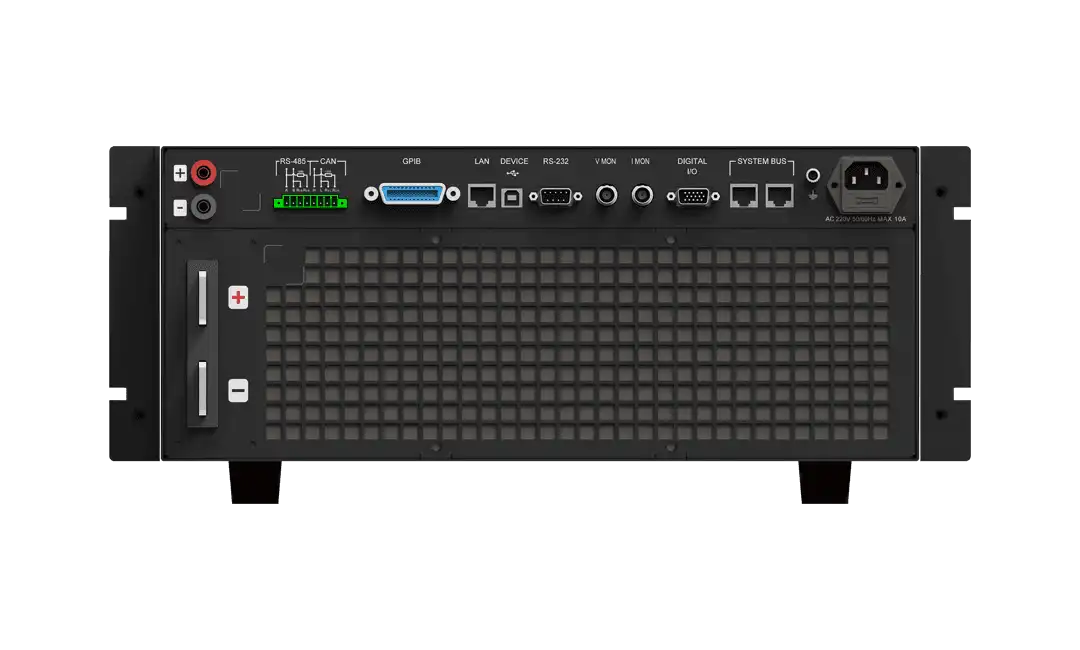

• LAN, GPIB, USB, CAN, RS-232 ve RS-485 haberleşme seçenekleri
• Aşırı akım, aşırı gerilim ve aşırı sıcaklık koruması
• Ters bağlantı ve SENSE bağlantı koruması
• Dahili sıcaklık sensörü ve kontrollü fan sistemi

Çalışma ve Test Modları

CC, CV, CR ve CP Modları

AN236(F) serisi; sabit akım, sabit gerilim, sabit direnç ve sabit güç kontrollü yükleme modlarını destekler.

Bu temel modlar; DC güç kaynaklarının, bataryaların, şarj cihazlarının, DC/DC dönüştürücülerin ve diğer güç elektroniği ürünlerinin farklı yük koşullarında test edilmesini sağlar.

• CC modu: Ayarlanan akım değerini sabit tutar.
• CV modu: Test edilen kaynağın çıkış gerilimini belirlenen seviyede tutacak şekilde akımı düzenler.
• CR modu: Programlanan direnç karakteristiğine göre yükleme yapar.
• CP modu: Gerilim değişse bile çekilen gücü belirlenen değerde tutar.

CCD ve CRD Dinamik Yükleme Modları

CCD ve CRD modları, güç kaynaklarının hızlı yük değişimlerine verdiği tepkinin incelenmesini sağlar. Yüksek ve düşük yük seviyeleri, bekleme süreleri, yükselme eğimi, düşme eğimi ve tekrar sayısı programlanabilir.

Dinamik yükleme frekansı 25 kHz seviyesine kadar çıkabilir. Tekrarlanan test çevrimlerinin yanı sıra sürekli dinamik yükleme de uygulanabilir.

Dinamik test sırasında oluşan tepe-tepe gerilim değişimi ölçülebilir. Vpp ölçüm örnekleme frekansı 500 kHz seviyesine kadar ulaşabilir.

Hızlı CC Yükleme

AN236(F) serisi, modele bağlı olarak 96 A/µs seviyesine ulaşan akım değişim hızı sunar. Dijital kontrol yapısı, hızlı yükleme sırasında oluşabilecek akım aşımının azaltılmasına yardımcı olur.

Bu özellik; sunucu güç kaynakları, haberleşme güç sistemleri, DC/DC dönüştürücüler ve hızlı değişen elektronik yükleri besleyen güç kaynaklarının geçici tepki testlerinde kullanılabilir.

FLEX Karmaşık Empedans Modu

Gerçek elektronik ürünlerin girişinde bulunan kapasitör, endüktans ve direnç bileşenleri, açılış ve çalışma sırasında karmaşık bir empedans karakteristiği oluşturabilir.

FLEX modu; kapasitif, endüktif ve birleşik empedanslı yük davranışlarının elektronik olarak simüle edilmesini sağlar. Böylece test edilen güç kaynağının gerçek yüklere karşı açılış ve çalışma performansı değerlendirilebilir.

• Seri endüktans, LS aralığı: 0,1 µH–20 µH
• Seri direnç, RS aralığı: 30 mΩ–20 Ω
• Yük kapasitansı, CL aralığı: 30 µF–50.000 µF

BATY Batarya Test Modu

BATY modu, batarya ve süper kapasitör deşarj testleri için geliştirilmiştir. Sabit akım, sabit direnç veya sabit güç kontrollü deşarj gerçekleştirilebilir.

Kesme gerilimi ve test süresi programlanarak bataryanın aşırı deşarj edilmesi önlenebilir. Test sırasında deşarj süresi ve çekilen enerji takip edilebilir.

Programlanabilir deşarj süresi 1 saniye ile 100.000 saniye arasında ayarlanabilir.

SWD Sinüs Dalgası Yükleme Modu

SWD modu, yük akımının DC bileşen üzerine eklenmiş sinüs biçiminde değiştirilmesini sağlar.

DC akım bileşeni, AC akım bileşeni ve sinüs dalgası frekansı ayrı ayrı programlanabilir. Frekans ayar aralığı 0–20 kHz seviyesine kadar çıkabilir.

Bu fonksiyon özellikle yakıt hücresi, batarya, güç dönüştürücü ve AC dalgalanmalı DC yük koşullarının simülasyonunda kullanılabilir.

Ayarlanabilir CV Kontrolü

CV çalışma modunda farklı güç kaynağı tiplerine uyum sağlamak amacıyla ayarlanabilir kontrol döngüsü seçenekleri bulunur.

Üç farklı kontrol hızı kullanılarak sabit akım karakteristiğine sahip kaynaklarda hızlı ve kararlı gerilim yüklemesi yapılabilir.

LIST Sıralı Test Modu

LIST modu ile sekiz farklı test grubu oluşturulabilir. Her test grubunda 200 adıma kadar yük koşulu programlanabilir.

Her adım için akım, gerilim, direnç veya güç değeri ile çalışma süresi tanımlanabilir. Adım süresi 0 ile 100 saniye arasında ayarlanabilir.

Bu özellik; batarya deşarj profilleri, sunucu güç kaynağı testleri, haberleşme sistemleri ve değişken yük çevrimlerinin otomatik olarak uygulanmasında kullanılabilir.

OCP ve OPP Koruma Testleri

OCP ve OPP test modları, test edilen güç kaynağının aşırı akım ve aşırı güç koruma noktalarının belirlenmesini sağlar.

Elektronik yük, programlanan adımlara göre akımı veya gücü artırır. Güç kaynağının çıkış gerilimi koruma nedeniyle eşik değerinin altına düştüğünde test durdurulur.

Korumanın devreye girdiği akım veya güç değeri kaydedilir ve belirlenen kabul sınırlarına göre uygun veya uygun değil sonucu oluşturulabilir.

Anlık Aşırı Güç Fonksiyonu

AN236(F) serisi, kısa süreli test koşullarında nominal gücün yaklaşık iki katına kadar anlık aşırı güç dayanımı sunabilir.

Bu özellik; kalkış akımı yüksek ürünlerde ve yalnızca kısa süreli tepe güçlerinin uygulanacağı testlerde daha yüksek güçlü bir elektronik yük seçme ihtiyacını azaltabilir.

Anlık aşırı güç kapasitesi, uygulanabilecek süre ve çalışma koşulları seçilen model için üreticiyle doğrulanmalıdır.

Von/Voff Otomatik Yükleme Fonksiyonu

Von/Voff fonksiyonu, test edilen kaynağın çıkış gerilimine göre elektronik yükün otomatik olarak devreye alınmasını veya yükten çıkarılmasını sağlar.

Çıkış gerilimi belirlenen Von seviyesinin üzerine çıktığında yükleme başlatılabilir. Gerilim Voff seviyesinin altına düştüğünde yükleme durdurulabilir.

Bu özellik; güç kaynağı açılış testleri, batarya düşük gerilim koruması ve kararsız başlangıç gerilimlerinin test edilen ürüne zarar vermesinin önlenmesi için kullanılabilir.

LED ve Kısa Devre Testleri

LED modu, LED yüklerinin akım-gerilim karakteristiğini elektronik olarak simüle eder. Böylece fiziksel LED dizileri kullanılmadan LED sürücüleri test edilebilir.

Kısa devre modu ise güç kaynağının kısa devre davranışının ve koruma sisteminin kontrollü koşullarda incelenmesini sağlar.

Güvenlik uyarısı: Yüksek güçlü bataryalarda kısa devre veya sabit gerilim fonksiyonları yalnızca üretici talimatlarına uygun biçimde kullanılmalıdır.

Master/Slave Paralel Çalışma

AN236(F) serisi, aynı gerilim sınıfındaki farklı güç modellerinin master/slave yapısında paralel bağlanmasını destekler.

Paralel sistemde yalnızca master cihazın kontrol edilmesi yeterlidir. Slave cihazlar yük akımını otomatik olarak paylaşır ve sistem tek bir yüksek güçlü elektronik yük gibi kullanılabilir.

• En fazla paralel cihaz sayısı: 16
• Maksimum toplam güç: 960 kW
• Maksimum toplam akım: 38,4 kA
• Aynı gerilim sınıfındaki farklı güç modelleriyle çalışma desteği
• Otomatik akım paylaşımı
• Birden fazla yükleme modunda paralel çalışma

Paralel bağlantı notu: Cihaz sayısı, model uyumluluğu, kablo kesiti, bara yapısı, soğutma, sigorta seçimi ve toplam sistem kapasitesi sipariş öncesinde doğrulanmalıdır.

Veri Toplama ve Bilgisayar Yazılımı

AN236(F) serisinin veri toplama fonksiyonu kullanılarak anlık gerilim ve akım değerleri farklı tetikleme kaynaklarıyla kaydedilebilir.

• Örnekleme süresi: 1–40 µs
• Zaman çözünürlüğü: 1 µs
• Veri noktası sayısı: 1–1024
• Tetikleme kaynakları: Load On, Load Off, TTL, BUS ve manuel

Bilgisayar yazılımı üzerinden yük parametreleri ayarlanabilir, LIST testleri oluşturulabilir, ölçüm değerleri görüntülenebilir ve test sonuçları kaydedilebilir.

Toplanan veriler grafik dalga biçimleri halinde görüntülenebilir ve Excel uyumlu dosya biçiminde dışa aktarılabilir. OCP ve OPP test sonuçları otomatik olarak saklanabilir ve test raporu hazırlanabilir.

Uygulama Alanları

• Elektrikli araç araç üstü şarj cihazı, OBC testleri
• DC hızlı şarj istasyonu ve şarj modülü testleri
• Araç üstü DC/DC dönüştürücü testleri
• Elektrikli araç güç elektroniği testleri
• Güç bataryası deşarj testleri
• Enerji depolama sistemi testleri
• Süper kapasitör deşarj testleri
• DC güç kaynağı testleri
• Sunucu ve veri merkezi güç kaynağı testleri
• Yüksek gerilimli UPS testleri
• Telekomünikasyon güç kaynağı testleri
• Servo sürücü ve endüstriyel motor sistemi testleri
• Otomotiv sigortası ve kontrol kutusu testleri
• Röle yükü simülasyon testleri
• Fotovoltaik panel ve dizi testleri
• Rüzgâr enerjisi sistemlerinde yapay yük uygulamaları
• Şebeke tipi enerji depolama sistemi testleri
• Havacılık ve savunma güç kaynağı testleri
• Güç elektroniği bileşenlerinin doğrulama testleri
• Akıllı üretim ve otomatik test sistemi uygulamaları

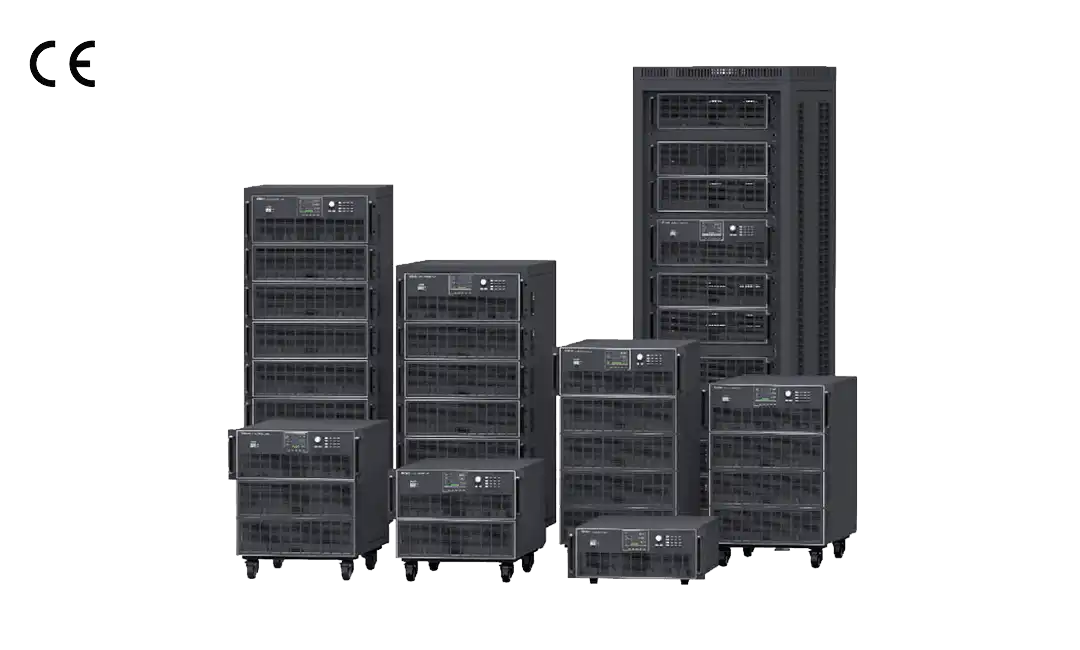

Model Seçenekleri

AN236(F) serisi, her güç seviyesi için 150 V, 600 V ve 1200 V gerilim sınıflarında farklı model seçenekleri sunar.

Model kodu notu: Model kodlarında belirtilen maksimum gerilim, akım ve güç değerlerinin tamamı aynı anda uygulanamaz. Kullanılabilir gerilim ve akım kombinasyonu seçilen modelin nominal güç sınırı ve güvenli çalışma alanı içerisinde değerlendirilmelidir.

60 kW model notu: Farklı katalog sürümlerinde 60 kW modelin kabin yüksekliği ve fiziksel ölçüleri için birbiriyle uyuşmayan değerler bulunmaktadır. Kesin kabin yüksekliği, ölçüler ve ağırlık sipariş öncesinde doğrulanmalıdır.

Seri Genelindeki Teknik Özellikler

Teknik not: Akım aralıkları, programlama çözünürlükleri, direnç aralıkları, akım değişim hızları, fiziksel ölçüler ve ağırlık seçilen modele göre farklıdır. Sipariş öncesinde kullanılacak modelin güvenli çalışma alanı eğrisi ve güncel teknik veri sayfası incelenmelidir.

Arayüz notu: Farklı katalog ve kullanım kılavuzu sürümlerinde bazı haberleşme arayüzleri standart veya isteğe bağlı olarak farklı biçimde gösterilmektedir. LAN, GPIB, USB, CAN, RS-232 ve RS-485 arayüzlerinin sipariş edilen yapılandırmadaki durumu üreticiyle doğrulanmalıdır.

Fonksiyon notu: Kullanılabilir gelişmiş çalışma modları cihazın donanımına, yazılım sürümüne ve sipariş seçeneklerine göre değişebilir.

Model Seçimi ve Teklif

Uygun AN236(F) modelinin belirlenmesi için test edilecek ürünün maksimum DC gerilimi, sürekli gücü, kısa süreli tepe gücü, maksimum akımı, minimum çalışma gerilimi ve ihtiyaç duyulan dinamik yükleme hızı birlikte değerlendirilmelidir.

Otomatik test sistemleri için haberleşme arayüzü, tetikleme yöntemi, veri toplama hızı, paralel çalışma gereksinimi ve bilgisayar yazılımı özellikleri de model seçimine dahil edilmelidir.
