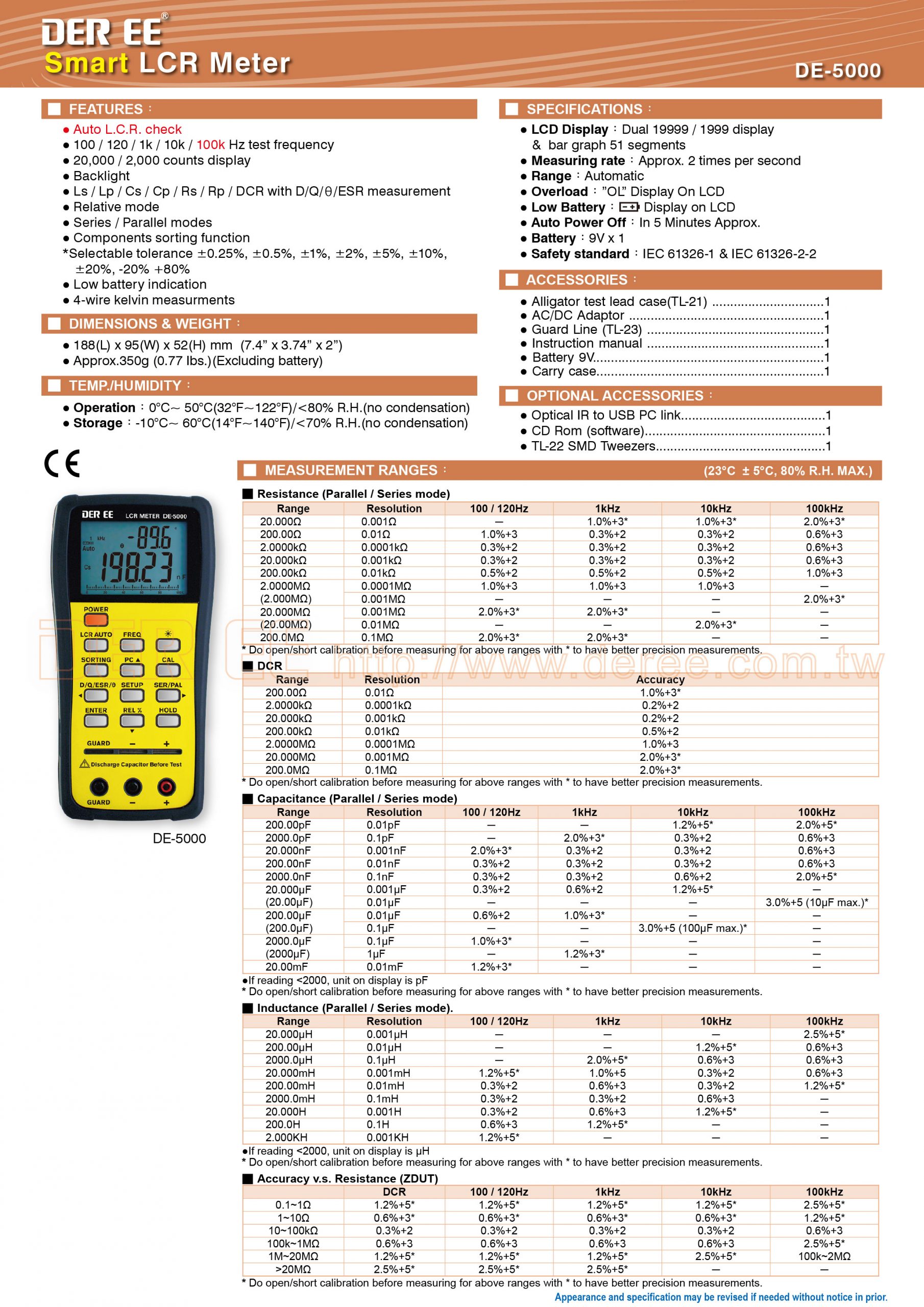

DE-5000 LCR METRE

Açıklama

Otomatik L.C.R kontrolü

100 /120 / 1 k / 10 k / 100 k Hz test frekansı

20.000 / 2.000 LCD Sayım  Ekranı

Ls / Lp / Cs / Cp / Rs / Rp / DCR ile  D / Q / θ / ESR ölçümü

Bileşenleri sıralama işlemi



LCD Ekran : 19999/1999 Çift Ekran ve 51 segment çubuk grafiği

Ölçüm Aralığı : Saniyede 2 kere

Aşırı Yükleme : Ekran üzerinde  “OL”  uyarısı verme

Düşük Batarya : Ekran Üzerinde   uyarısı verme

Otomatik Kapanma : 5 dakika kullanılmaması durumunda otomatik kapanma

Batarya : 9 V x 1

Güvenlik Standardı : IEC 61326-1 & IEC 61326-2-2



Ürünün Özellikleri:

• Otomatik L/C/R kontrolü
• 100 / 120 / 1 k / 10 k /100 k Hz Test Frekansı
• 000 / 2.000 LCD Sayım Ekranı
• Ekran Aydınlatması
• Ls / Lp / Cs / Cp / Rs / Rp / DCR ile D / Q / θ / ESR ölçümü
• Seri / Paralel Modu
• Bileşenleri sıralama işlemi

Seçilebilir Tolerans Değerleri ±% 0.25 , ±% 0.5 , ±%1 , ±% 2 , ±% 5, ±% 10 , ±%20, ±%80

• Düşük Batarya Uyarısı
• 4 noktalı Kelvin ölçümü





Teknik Özellikler:

Ölçüm Aralıkları:



Ölçüm Değeri	Çözünürlük	100/120 Hz	1 kHz	10 kHz	100 kHz
20.000Ω	0.001 Ω	–	1.0% + 3*	1.0% + 3*	2.0% + 3*
200.00Ω	0.01 Ω	1.0% + 3*	0.3% + 2*	0.3% + 2*	0.6% + 3*
2.0000kΩ	0.0001k Ω	0.3% + 2*	0.3% + 2*	0.3% + 2*	0.6% + 3*
20.000kΩ	0.001 k Ω	0.3% + 2*	0.3% + 2*	0.3% + 2*	0.6% + 2*
200.00kΩ	0.01 k Ω	0.5% + 2*	0.3% + 2*	0.3% + 2*	1.0% + 3*
2.0000MΩ (2.000 MΩ)	0.0001M Ω	1.0% + 3*	1.0% + 3*	1.0% + 3*	–
	0.001M Ω	–	–	–	2.0% + 3*
20.000MΩ (20.00MΩ)	0.001M Ω	2.0% + 3*	2.0% + 3*	–	–
	0.01 M Ω	–	–	2.0% + 3*	–
200.0MΩ	0.1 M Ω	2.0% + 3*	2.0% + 3*	–	–



• Daha iyi hassasiyette ölçümler yapabilmek için yukarıdaki aralıklarda *OPEN/SHORT kalibrasyonunu yapınız



DCR

Ölçüm Değeri	Çözünürlük	Doğruluk
200.00Ω	0.01 Ω	1.0% + 3*
2.0000kΩ	0.0001k Ω	0.2% + 2*
20.000kΩ	0.001 kΩ	0.2% + 2*
200.00kΩ	0.01 kΩ	0.5% + 2*
2.0000MΩ	0.0001M Ω	1.0% + 3*
20.000MΩ	0.001 MΩ	2.0% + 3*
200.0MΩ	0.1 MΩ	2.0% + 3*

• Daha iyi hassasiyette ölçümler yapabilmek için yukarıdaki aralıklarda *OPEN/SHORT kalibrasyonunu yapınız

















KAPASİTANS ÖLÇÜMLERİ (PARALEL / SERİ MODU )

Ölçüm Değeri	Çözünürlük	100/120 Hz	1kHz	10kHz	100kHz
200.00 pF	0.01 pF	–	–	1.2%+5*	2.0%+5*
2000.0 pF	0.1 pF	–	2.0%+5*	0.3%+2	0.6 % + 3
20.000 nF	0.001 nF	2.0%+3*	0.3%+2	0.3%+2	0.6 %+3
200.00 nF	0.01nF	0.3 % +2	0.3 % +2	0.3 % +2	0.6 % +3
2000.00 nF	0.01nF	0.3 % +2	0.3 % +2	0.6 % +2	2.0 % +5*
20.000 µF (20.00 µF)	0.001 µF	0.3 % +2	0.6 % +2	1.2 % +5*	–
	0.01 µF	–	–	–	3.0 % +5 (10 µF max)*
200.00 µF (200.0 µF)	0.01 µF	0.6 %+2	1.0%+3*	–	–
	0.1 µF	–	–	3.0 % +5 (100 µFmax)*	–
2000.0 µF (2000 µF)	0.1 µF	1.0 % +3 *	–	–	–
	1 µF	–	1.2 % +3*	–	–
20.00 mF	0.01 mF	1.2 % +3 *	–	–	–

• Okunan değer <2000 ise ekrandaki kademe pF kademesidir.
• Daha iyi hassasiyette ölçümler yapabilmek için yukarıdaki aralıklarda *OPEN/SHORT kalibrasyonunu yapınız

İNDÜKTANS ÖLÇÜMLERİ ( PARALEL / SERİ MODU)

Ölçüm Aralığı	Çözünürlük	100/120 Hz	1kHz	10kHz	100kHz
20.000 µH	0.001 µH	–	–	–	2.5 % + 5*
200.000 µH	0.01 µH	–	–	1.2 % +5*	0.6 % +3
2000.0 µH	0.1 µH	–	2.0 % +5*	0.6 % +3	0.6 % +3
20.000 mH	0.001 mH	1.2 % +5 *	1.0 % +5	0.3 % +2	0.6 % +3
200.00 mH	0.01 mH	0.3 % +2	0.6 % + 3	0.3 % +2	1.2%+5*
2000.0mH	0.1 mH	0.3 % +2	0.3 % +2	0.6 % +3	–
20.000 H	0.001 H	0.3 % +2	0.6 % +3	1.2%+5*	–
200 H	0.1 H	0.6 % +3	1.2%+5*	–	–
2.000 KH	0.001 KH	1.2 % +5*	–	–	–

• Okunan değer <2000 ise ekrandaki kademe µH
• Daha iyi hassasiyette ölçümler yapabilmek için yukarıdaki aralıklarda *OPEN/SHORT kalibrasyonunu yapınız



DOĞRULUK VE DİRENÇ KARŞILAŞTIRMASI (ZDUT)

	DCR	100/120 Hz	1 kHz	10 kHz	100 kHz
0.1 – 1 Ω	1.2%+5*	1.2%+5*	1.2%+5*	1.2%+5*	2.5%+5*
1 – 10 Ω	0.6%+3*	0.6%+3*	0.6%+3*	0.6%+3*	1.2%+5*
10 – 100 kΩ	0.3%+2	0.3%+2	0.3%+2	0.3%+2	0.6%+3
100k – 1 MΩ	0.6%+3	0.6%+3	0.6%+3	0.6%+3	2.5%+5* 100k-2MΩ
1M – 20MΩ	1.2%+5*	1.2%+5*	1.2%+5*	2.5%+5*	2.5%+5* 100k-2MΩ
>20MΩ	2.5%+5*	2.5%+5*	2.5%+5*	–	–

• Daha iyi hassasiyette ölçümler yapabilmek için yukarıdaki aralıklarda *OPEN/SHORT kalibrasyonunu yapınız





Sıcaklık ve Nem:

Çalışma Sıcaklığı ve Nem Değeri : 0⁰C – 50 ⁰C (32 ⁰F – 122 ⁰F) / < % 70 Nem Değeri (Yoğuşma olmadığında)

Depolama Sıcaklığı ve Nem Değeri : – 20⁰C – 60⁰C ( -4⁰F – 140 ⁰F) / < %80 Nem Değeri (Yoğuşma olmadığında)









Cihaz Boyutları:

• 188 mm (Uzunluk) * 95 mm (Genişlik)* 52 mm (Derinlik)
• 350 gr (Batarya Hariç)

Aksesuarlar:

• 1 adet crocodile test kablosu
• 1 adet AC/DC adaptör
• 1 adet Topraklama Kablosu
• 1 adet Kullanım Klavuzu
• 1 adet Taşıma Çantası





USB Bağlantısı İçin Ek Aksesuarlar:



• 1 Adet Optik ile usb haberleşme
• 1 Adet Yazılım CD
• 1 Adet TL-22 Cımbız
