Açıklama
ACV, DCV, ACA, DCA, DCuA, ACuA, DCmA, ACmA measurement feature
TRMS Measurement
Resistance, Frequency, Continuity, Diode and LCR measurement
Multimeter and LCR meter in one device
Dual Screen (Main screen 6000 counts; Sub screen 2000 counts)
Product features:
- True RMS
- Multimeter and LCR meter in One Device
- Data Retention on Screen
- Dual Screen
- Max/Min Hold
- Display Illumination
- Automatic or Manual Range setting
- Auto Power Off

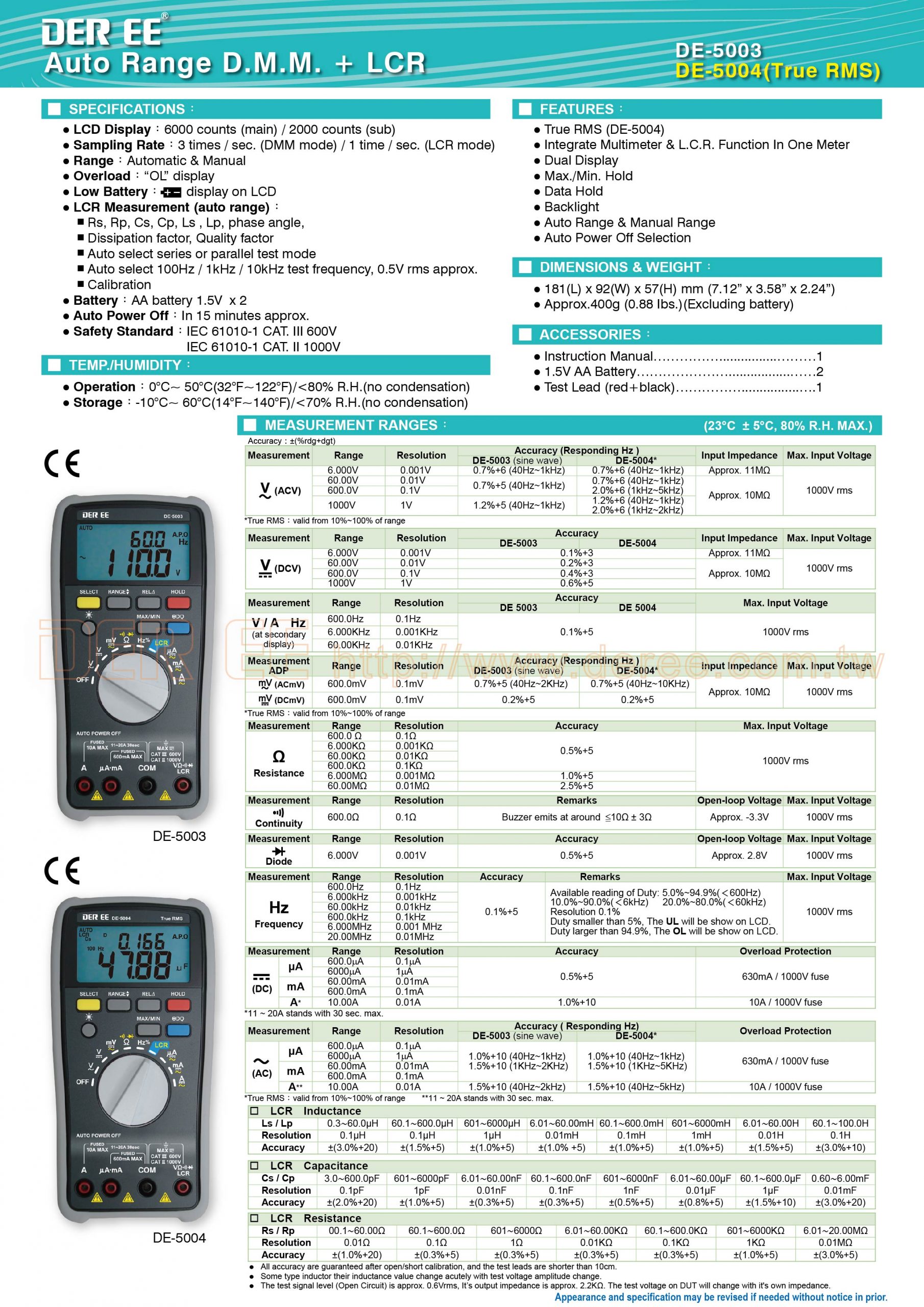

Technical specifications:
- LCD Display: Main Display 6000 Counts
Bottom Screen 2000 Counts
- Sampling Rate: 3 times per second (in Multimeter Mode)
1 time per second (in LCR Mode)
- Range Selection: Auto or Manual
- Overload: “OL” icon on LCD
- Low Battery: Warning on LCD
- LCR Measurements (autorange):
- Rs,Rp,Cs,Cp,Ls,Lp, phase angle, loss factor, quality factor,
- Automatic selection of Serial or Parallel test mode
- Automatic selection of 100/1k/10k Hz test frequency. Approximately 0.5Vrms
- Otomatik Kapanma: Yaklaşık olarak 15 dakika.
- Batarya: 2 adet 1.5V AA pil
- Güvenlik Standardı: IEC-61010-1 CAT III 600V, IEC 61010-1 CAT II 1000V
Ölçüm Aralıkları:
Doğruluk: 23 °C ±5 °C, maks. 80% nem ±(%rdg+dgt)
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk (Frekansa Bağlı) |
Giriş Empedansı |
Maksimum Giriş Voltajı |
V̰
ACV |
6.000 V |
0.001 V |
0.7% +6 (50Hz ̰ 1kHz) |
Yaklaşık olarak
11 MΩ |
1000V
RMS |
60.00 V |
0.01 V |
0.7% +6 (40Hz ̰ 1kHz)
2.0% +6 (1kHz ̰ 5kHz) |
Yaklaşık olarak
10 MΩ |
600.0 V |
0.1 V |
1000 V |
1 V |
1.2% +6 (50Hz ̰ 1kHz)
2.0% +6 (1kHz ̰ 2kHz) |
*Gerçek RMS: 10% ̰ 100% Aralıkları arasında geçerlidir.
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk |
Giriş Empedansı |
Maksimum Giriş Voltajı |
V̰
ACV |
6.000 V |
0.001 V |
0.1% +3 |
Yaklaşık olarak
11 MΩ |
1000V RMS |
60.00 V |
0.01 V |
0.2% +5 |
Yaklaşık olarak
10 MΩ |
600.0 V |
0.1 V |
0.4% +5 |
1000 V |
1 V |
0.5% +5 |
VA+Hz
(İkinci ekran) |
Doğruluk |
Maksimum
Giriş Voltajı |
Aralık |
Çözünürlük |
600.0 Hz |
0.1 Hz |
0.1%+5 |
1000V RMS |
6.000 kHz |
0.001 kHz |
60.00 kHz |
0.01 kHz |
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk (Frekansa Bağlı) |
Giriş Empedansı |
Maksimum Giriş Voltajı |
ACmV |
600.0 mV |
0.1mV |
0.7% +5 (40Hz ̰10kHz) |
Yaklaşık olarak
10 MΩ |
1000V
RMS |
DCmV |
600.0 mV |
0.1mV |
0.2% +5 |
*Gerçek RMS: 10% ̰ 100% Aralıkları arasında geçerlidir.
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk |
Maksimum
Giriş Voltajı |
Ω
Direnç |
600.0 Ω |
0.1 Ω |
0.5% +5 |
1000V RMS |
6.000 kΩ |
0.001 kΩ |
60.00 kΩ |
0.01 kΩ |
600.0 kΩ |
0.1 kΩ |
6.000 MΩ |
0.001 MΩ |
1.0% +5 |
60.00 MΩ |
0.01 MΩ |
2.5% +5 |
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk |
Açık Devre Voltajı |
Maksimum Giriş Voltajı |
Diode |
6.000 V |
0.001V |
0.5% +5 |
Yaklaşık olarak
2.8V |
1000V
RMS |
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk |
Maksimum
Giriş Voltajı |
HZ |
600.0 Hz |
0.1 Hz |
0.1% +5 |
1000V RMS |
6.000 kHz |
0.001 kHz |
60.00 kHz |
0.01 kHz |
600.0 kHz |
0.1 kHz |
6.000 MHz |
0.001 MHz |
20.00 MHz |
0.01 MHz |
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk |
Aşırı Yüklenme Koruması |
DC uA |
600.0 µA |
0.1 µA |
0.5% +5 |
630mA/1000V
Sigorta |
6000 µA |
1 µA |
DC mA |
60.00 mA |
0.01 mA |
600.0 mA |
0.1 mA |
DC A |
*10.00A |
0.01 A |
1.0% +10 |
10A/1000V
Sigorta |
*aşırı yüklenme 30 saniye boyunca maksimum 11 ile 20A’e kadar dayanır.
Ölçüm |
Aralık |
Çözünürlük |
Doğruluk (Frekansa Bağlı) |
Aşırı Yüklenme Koruması |
AC uA |
600.0 µA |
0.1 µA |
1.0% +10(40Hz ̰ 1kHz)
1.5% +10(1kHz ̰ 5kHz) |
630mA/1000V
Sigorta |
6000 µA |
1 µA |
AC mA |
60.00 mA |
0.01 mA |
600.0 mA |
0.1 mA |
AC A |
10.00A |
0.01 A |
1.5% +10(40Hz ̰ 5kHz)
|
10A/1000V
Sigorta |
*Aşırı yüklenme 30 saniye boyunca maksimum 11 ile 20A’e kadar dayanır.
**Gerçek RMS: 10% ̰ 100% Aralıkları arasında geçerlidir.
LCR Bobin:
Ls/Lp |
0.3 ̰ 60.0µH |
60.1 ̰ 600.0µH |
601 ̰ 6000µH |
6.01 ̰ 60.00mH |
60.1 ̰ 600.0mH |
601 ̰ 6000mH |
6.01 ̰ 60.00H |
60.1 ̰ 100.0H |
Çözünürlük |
0.1µH |
0.1 µH |
1 µH |
0.01mH |
0.1 mH |
1 mH |
0.01H |
0.1H |
Doğruluk |
±(3.0% +20) |
±1.5% +5) |
±(1.0% +5) |
±(1.0% +5) |
±(1.0% +5) |
±(1.0% +5) |
±(1.5% +5) |
±(3.0% +10) |
LCR Kapasitans:
Cs/Cp |
3.0 ̰ 600.0pF |
601 ̰ 6000pF |
6.01 ̰ 60.00pF |
60.1 ̰ 600.0pF |
601 ̰ 6000nF |
6.01 ̰ 60.00µF |
60.1 ̰ 600.0µF |
0.60 ̰ 6.00mF |
Çözünürlük |
0.1pH |
1pF |
0.01nF |
0.1nF |
1nF |
0.01µF |
1µF |
0.01mF |
Doğruluk |
±(2.0% +20) |
±1.0% +5) |
±(0.3% +5) |
±(0.3% +5) |
±(0.5% +5) |
±(0.8% +5) |
±(1.5% +10) |
±(3.0% +20) |
LCR Direnç:
Rs/Rp |
0.01 ̰ 60.00 Ω |
60.1 ̰ 600.0 Ω |
601 ̰ 6000 Ω |
6.01 ̰ 60.00KΩ |
60.1 ̰ 600.0KΩ |
601 ̰ 6000 KΩ |
6.01 ̰ 20.00MΩ |
Çözünürlük |
0.01 Ω |
0.1 Ω |
1 Ω |
0.01 Ω |
0.1K Ω |
1K Ω |
0.01M Ω |
Doğruluk |
±(1.0% +20) |
±(0.3% +5) |
±(0.3% +5) |
±(0.3% +5) |
±(0.3% +5) |
±(1.0% +5) |
±(3.0% +5) |
*Yukarıda ki doğruluklar açık/kısa kalibrasyondan sonra garanti edilir.
*Bazı indüktör tipleri, endüktans değeri uygulanan test voltajına göre değişebilir.
*Cihaz, sinüs dalgasında 2.2k k / 0.6Vrms civarında çıkış voltajı sağlar. Bununla birlikte, test voltajı test edilecek indüktörün direncine göre değiştirilir.
*Temperature coefficient: 0.1 x (specified accuracy) / °C (from 0°C to 18°C or 28°C to 50°C)
Temperature/Humidity :
- Operation: 0°C to 50°C (32°F to 122°F) / <80% humidity (non-condensing)
- Storage: -10°C to 60°C (14°F to 140°F) / <70% humidity (non-condensing)
Size and Weight:
- 181(L)x92(W)x57(H) mm
- Approx. 400g (Including Battery)
Accessories:
- 2 x 1.5V AA Batteries
- User guide
- Test leads (black and red)
