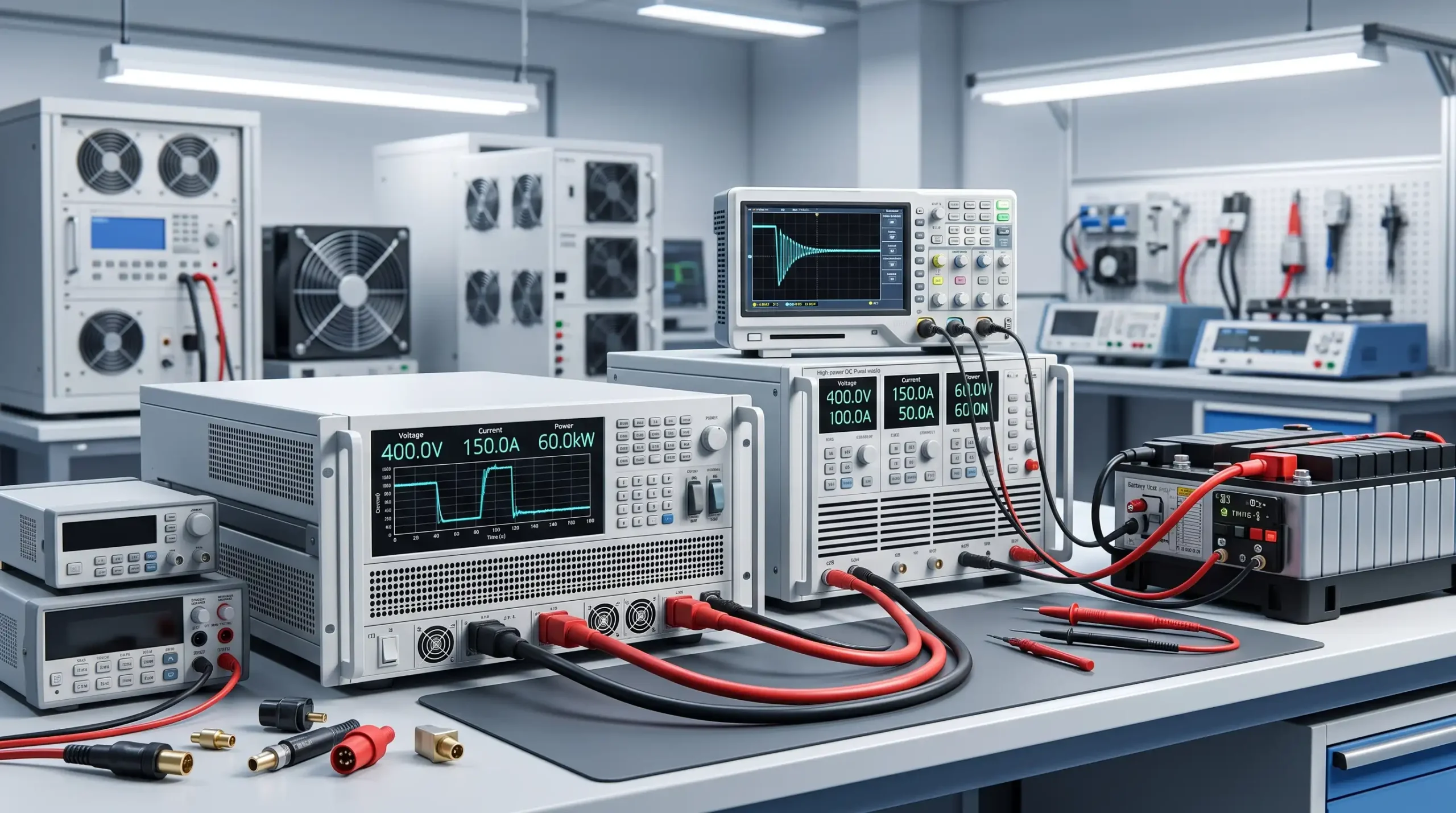

Bir DC güç kaynağının çıkışında doğru gerilimi görmek, o güç kaynağının gerçek kullanım koşullarında sorunsuz çalışacağı anlamına gelmez.
Güç kaynakları, bataryalar, şarj cihazları ve DC/DC dönüştürücüler gerçek kullanım sırasında farklı akım ve güç seviyelerinde çalışmak zorundadır.
Örneğin 48 V çıkış veren bir güç kaynağı yüksüz durumda 48 V gösterebilir. Ancak çıkışından yüksek akım çekilmeye başlandığında gerilim düşebilir, dalgalanma artabilir veya koruma devresi devreye girebilir.
Bu tür davranışları kontrollü şekilde incelemek için kullanılan temel test cihazlarından biri DC elektronik yüktür.
DC Elektronik Yük Nedir?
DC elektronik yük, bir DC enerji kaynağından kontrollü olarak akım veya güç çeken programlanabilir test cihazıdır.
Basit bir direnç yükünden farklı olarak elektronik yük;
- çekilecek akımı,
- uygulanacak direnci,
- tüketilecek gücü,
- çalışma süresini,
- yük değişim hızını
elektronik olarak kontrol edebilir.
Bu sayede gerçek bir cihazın oluşturacağı yük davranışı laboratuvar ortamında simüle edilebilir.
Örneğin bir DC güç kaynağının 1 A, 5 A, 10 A ve 20 A yük altındaki davranışı aynı elektronik yük kullanılarak kolaylıkla incelenebilir.
Elektronik Yük Ne İşe Yarar?
Elektronik yükün temel amacı test edilen güç kaynağından kontrollü enerji çekmektir.
Başlıca kullanım alanları şunlardır:
- DC güç kaynağı testleri,
- batarya testleri,
- DC/DC dönüştürücü testleri,
- şarj cihazı testleri,
- adaptör testleri,
- elektrikli araç güç elektroniği,
- telekomünikasyon güç kaynakları,
- sunucu güç kaynakları,
- enerji depolama sistemleri,
- güneş enerjisi sistemleri,
- LED sürücü testleri.
Elektronik yük sayesinde testler belirli şartlarda tekrar tekrar gerçekleştirilebilir.
Direnç Yerine Neden Elektronik Yük Kullanılır?
Bir güç kaynağını test etmek için yüksek güçlü dirençler de kullanılabilir.
Ancak dirençle yapılan testlerin önemli sınırlamaları vardır.
Direnç değeri sabittir ve test koşullarını hızlı biçimde değiştirmek zordur. Yüksek güçlerde çok sayıda direnç gerekebilir ve farklı akım seviyeleri için bağlantıların değiştirilmesi gerekebilir.
Programlanabilir elektronik yükte ise test koşulları cihaz üzerinden ayarlanabilir.
Örneğin:
- ilk 5 saniye 1 A,
- sonraki 10 saniye 5 A,
- ardından 20 A,
- son olarak yeniden 1 A
şeklinde otomatik bir test profili oluşturulabilir.
Bu nedenle elektronik yük özellikle Ar-Ge, kalite kontrol ve üretim testlerinde önemli avantaj sağlar.
Elektronik Yük Çalışma Modları
Programlanabilir DC elektronik yüklerin temel çalışma modları genellikle dört grupta incelenir:
CC – Constant Current
CV – Constant Voltage
CR – Constant Resistance
CP – Constant Power
Bu modların her biri farklı test uygulamalarında kullanılır.
CC Modu Nedir?
CC, Constant Current, yani sabit akım modudur.
Elektronik yük, test edilen güç kaynağından ayarlanan akımı sürekli çekmeye çalışır.
Örneğin elektronik yük:
10 A CC
olarak ayarlandığında güç kaynağı çıkış gerilimi belirli sınırlar içerisinde değişse bile cihaz yaklaşık 10 A çekmeye devam eder.
CC modu özellikle;
- DC güç kaynakları,
- adaptörler,
- bataryalar,
- şarj cihazları,
- DC/DC dönüştürücüler
üzerinde yapılan testlerde yaygın olarak kullanılır.
CC Modu ile Güç Kaynağı Nasıl Test Edilir?
Örneğin 24 V / 10 A değerinde bir güç kaynağı test ediliyor olsun.
Elektronik yük sırasıyla;
1 A
2 A
5 A
8 A
10 A
seviyelerine ayarlanabilir.
Her yük seviyesinde güç kaynağının çıkış gerilimi ölçülür.
İdeal durumda güç kaynağının çıkış gerilimi belirtilen tolerans sınırları içerisinde kalmalıdır.
Bu yöntem sayesinde yük arttığında çıkış geriliminin ne kadar değiştiği görülebilir.
CV Modu Nedir?
CV, Constant Voltage, yani sabit gerilim modudur.
Bu modda elektronik yük çektiği akımı değiştirerek girişindeki gerilimi belirlenen seviyede tutmaya çalışır.
CV modu özellikle bazı batarya, yakıt hücresi ve akım kontrollü güç kaynağı uygulamalarında kullanılabilir.
Test edilen kaynağın davranışına göre elektronik yük gereken akımı otomatik olarak ayarlar.
CR Modu Nedir?
CR, Constant Resistance, yani sabit direnç modudur.
Bu modda elektronik yük programlanabilir bir direnç gibi davranır.
Örneğin elektronik yük:
10 Ω
olarak ayarlanırsa çekilen akım giriş gerilimine bağlı olarak değişir.
Ohm kanununa göre:
I = V / R
ilişkisi geçerlidir.
24 V gerilim ve 10 Ω yük için yaklaşık:
I = 24 / 10 = 2,4 A
akım oluşur.
Gerilim düşerse elektronik yükün çektiği akım da buna göre azalır.
CR modu gerçek direnç karakteristiğine sahip yüklerin simülasyonunda kullanılabilir.
CP Modu Nedir?
CP, Constant Power, yani sabit güç modudur.
Elektronik yük giriş gerilimi değişse bile tükettiği gücü belirlenen seviyede tutmaya çalışır.
Örneğin elektronik yük:
500 W
olarak ayarlanmış olsun.
Giriş 50 V olduğunda yaklaşık:
10 A
akım çeker.
Gerilim 25 V seviyesine düşerse aynı 500 W gücü koruyabilmek için yaklaşık:
20 A
akım çekmesi gerekir.
Bu davranış bazı güç elektroniği sistemlerinin gerçek çalışma karakteristiğini simüle etmek açısından önemlidir.
CC, CV, CR ve CP Arasındaki Fark
Dört temel çalışma modu arasındaki fark, elektronik yükün hangi parametreyi sabit tutmaya çalıştığıdır.
CC: Akım sabit tutulur.
CV: Gerilim sabit tutulur.
CR: Direnç sabit tutulur.
CP: Güç sabit tutulur.
Hangi modun kullanılacağı test edilen ürünün özelliklerine ve oluşturulmak istenen yük senaryosuna göre belirlenir.
Dinamik Yük Testi Nedir?
Elektronik cihazların tükettiği akım gerçek kullanım sırasında her zaman sabit değildir.
Örneğin bir işlemci, haberleşme sistemi veya motor kontrol devresi kısa süre içerisinde düşük ve yüksek güç seviyeleri arasında geçiş yapabilir.
Bir güç kaynağının bu ani değişimlere nasıl tepki verdiğini görmek için dinamik yük testi uygulanır.
Elektronik yük iki farklı akım seviyesi arasında hızlı biçimde geçiş yapabilir.
Örneğin:
1 A → 10 A → 1 A → 10 A
şeklinde sürekli değişen bir yük oluşturulabilir.
Bu sırada osiloskop kullanılarak güç kaynağının çıkış gerilimindeki değişimler incelenebilir.
Transient Response Testi Nedir?
Güç kaynağının ani yük değişimine verdiği tepkiye transient response, yani geçici rejim tepkisi denir.
Yük aniden arttığında çıkış gerilimi kısa süreliğine düşebilir.
Yük aniden azaldığında ise çıkış geriliminde kısa süreli yükselme meydana gelebilir.
İyi tasarlanmış bir güç kaynağının bu değişimlerden sonra çıkışını hızlı biçimde nominal seviyeye getirmesi beklenir.
Elektronik yük ve osiloskop birlikte kullanılarak bu davranış ayrıntılı şekilde incelenebilir.
Batarya Testlerinde Elektronik Yük Kullanımı
DC elektronik yüklerin önemli kullanım alanlarından biri batarya testleridir.
Batarya elektronik yüke bağlanarak kontrollü şekilde deşarj edilebilir.
Örneğin bir bataryaya;
10 A sabit akım yükü
uygulanarak gerilimin zaman içerisindeki değişimi kaydedilebilir.
Test sırasında;
- batarya gerilimi,
- akım,
- deşarj süresi,
- enerji,
- kapasite
gibi parametreler değerlendirilebilir.
Bu yöntem batarya kapasitesinin ve performansının incelenmesinde kullanılabilir.
DC/DC Dönüştürücü Testleri
DC/DC dönüştürücüler elektrikli araçlardan telekomünikasyon sistemlerine kadar birçok uygulamada kullanılmaktadır.
Bir DC/DC dönüştürücü test edilirken farklı yük seviyelerinde;
- çıkış gerilimi,
- çıkış akımı,
- verimlilik,
- ripple,
- sıcaklık,
- transient response
gibi parametreler incelenebilir.
Elektronik yük sayesinde çıkış tarafında hassas ve tekrarlanabilir yük koşulları oluşturulabilir.
OCP Testi Nedir?
OCP, Over Current Protection, yani aşırı akım korumasıdır.
Bir güç kaynağı belirli akım seviyesinin üzerinde çalıştırıldığında kendisini ve bağlı cihazları korumak için çıkışını sınırlandırabilir veya kapatabilir.
Programlanabilir elektronik yük ile çekilen akım kontrollü şekilde artırılarak güç kaynağının OCP korumasının hangi noktada devreye girdiği belirlenebilir.
Örneğin 10 A nominal akımlı bir güç kaynağında yük;
10 A
10,5 A
11 A
11,5 A
12 A
şeklinde artırılarak koruma davranışı incelenebilir.
OPP Testi Nedir?
OPP, Over Power Protection, yani aşırı güç korumasıdır.
Bu testte elektronik yük test edilen güç kaynağından çektiği gücü belirli adımlarla artırır.
Korumanın devreye girdiği güç değeri tespit edilerek güç kaynağının tasarlanan koruma sınırlarında çalışıp çalışmadığı değerlendirilebilir.
OCP ve OPP testleri güç kaynağı geliştirme ve kalite kontrol süreçlerinde önemli kontroller arasında yer alır.
LIST Modu Ne İşe Yarar?
Gelişmiş elektronik yüklerde bulunan LIST veya sequence özelliği sayesinde farklı yük seviyeleri otomatik test programı içerisinde uygulanabilir.
Örneğin:
- 2 A – 5 saniye
- 5 A – 10 saniye
- 15 A – 2 saniye
- 8 A – 20 saniye
- 20 A – 1 saniye
- 2 A – 5 saniye
şeklinde bir test profili hazırlanabilir.
Böylece gerçek kullanım koşullarına benzeyen değişken yük senaryoları oluşturulabilir.
Elektronik Yük Seçerken Nelere Dikkat Edilmeli?
Doğru elektronik yük seçimi yapılırken birkaç temel teknik özellik birlikte değerlendirilmelidir.
Maksimum Gerilim
Test edilecek ürünün maksimum çıkış gerilimi elektronik yükün giriş sınırları içerisinde olmalıdır.
Maksimum Akım
Elektronik yükün çekebileceği maksimum akım test uygulaması için yeterli olmalıdır.
Maksimum Güç
Elektronik yük seçiminde en kritik değerlerden biridir.
Örneğin:
100 V × 20 A = 2000 W
olduğu için bu çalışma noktasında elektronik yükün en az 2 kW güç tüketebilmesi gerekir.
Minimum Çalışma Gerilimi
Özellikle düşük gerilim ve yüksek akım testlerinde elektronik yükün maksimum akımı hangi minimum giriş geriliminde çekebildiği önemlidir.
Dinamik Tepki Hızı
Güç kaynaklarının transient response ölçümlerinde elektronik yükün akımı ne kadar hızlı değiştirebildiği önemli hale gelir.
Ölçüm Doğruluğu
Ar-Ge ve kalite kontrol uygulamalarında dahili gerilim, akım ve güç ölçümlerinin doğruluğu değerlendirilmelidir.
Elektronik Yük Kapasitesi Nasıl Hesaplanır?
Elektronik yük seçiminde temel güç hesabı:
P = V × I
formülüyle yapılabilir.
Örneğin test edilecek sistem:
400 V DC ve 20 A
çıkış verebiliyorsa maksimum güç:
400 × 20 = 8000 W
yani 8 kW olur.
Ancak yalnızca maksimum değerler üzerinden seçim yapmak her zaman yeterli değildir.
Elektronik yükün gerilim-akım çalışma alanı, kısa süreli yük kapasitesi ve gerçek test koşulları da değerlendirilmelidir.
Yüksek Güçlü Elektronik Yükler Nerelerde Kullanılır?
Yüksek güçlü DC elektronik yükler özellikle;
- elektrikli araç şarj sistemleri,
- OBC testleri,
- DC hızlı şarj cihazları,
- yüksek güçlü DC/DC dönüştürücüler,
- enerji depolama sistemleri,
- batarya sistemleri,
- fotovoltaik sistemler,
- UPS sistemleri,
- veri merkezi güç kaynakları,
- telekomünikasyon güç kaynakları
gibi uygulamalarda kullanılır.
Bu sistemlerde gerilim ve akım seviyelerinin yüksek olması nedeniyle elektronik yükün güç kapasitesi ve güvenlik özellikleri özellikle önemlidir.
Elektronik Yük ile Güç Analizörü Birlikte Kullanılır mı?
Evet.
Profesyonel güç elektroniği test sistemlerinde elektronik yük çoğu zaman başka ölçüm cihazlarıyla birlikte kullanılır.
Örneğin bir DC/DC dönüştürücü verimlilik testinde;
giriş tarafında: DC güç kaynağı ve güç analizörü,
çıkış tarafında: elektronik yük ve güç analizörü
kullanılabilir.
Böylece giriş ve çıkış gücü ölçülerek sistem verimliliği hesaplanabilir.
Bu tür test sistemleri özellikle elektrikli araç, enerji depolama ve yüksek verimli güç dönüştürücü geliştirme çalışmalarında önemlidir.
Unitek Elektrik DC Elektronik Yük Çözümleri
Unitek Elektrik ürün portföyünde güç elektroniği ve yüksek güçlü DC test uygulamalarına yönelik programlanabilir elektronik yük çözümleri bulunmaktadır.
Bu sistemler; güç kaynakları, bataryalar, şarj cihazları, DC/DC dönüştürücüler ve enerji depolama sistemlerinin farklı yük koşullarında test edilmesine yardımcı olur.
Uygulamaya uygun elektronik yük seçilirken maksimum gerilim, maksimum akım ve güç kapasitesinin yanı sıra çalışma modları, dinamik tepki, otomasyon özellikleri ve haberleşme seçenekleri birlikte değerlendirilmelidir.
Sonuç
DC elektronik yük, bir güç kaynağı veya enerji sisteminin gerçek yük koşullarındaki davranışını kontrollü biçimde incelemek için kullanılan önemli bir test cihazıdır.
CC, CV, CR ve CP çalışma modları sayesinde farklı yük karakteristikleri tek cihazla oluşturulabilir.
Dinamik yükleme, batarya deşarjı, OCP ve OPP testleri gibi gelişmiş fonksiyonlarla birlikte kullanıldığında elektronik yük; Ar-Ge, kalite kontrol, üretim ve ürün doğrulama süreçlerinin önemli parçalarından biri haline gelir.
Özellikle elektrikli araç, batarya, enerji depolama ve yüksek güçlü DC güç elektroniği uygulamalarının gelişmesiyle programlanabilir elektronik yüklerin kullanım alanı giderek genişlemektedir.
