Elektrik sistemlerinde izolasyon, enerjili iletkenlerin birbirlerinden ve topraklanmış metal bölümlerden güvenli şekilde ayrılmasını sağlayan en önemli koruma unsurlarından biridir.

Kablolar, elektrik motorları, panolar, trafolar ve çeşitli elektrikli cihazlar zaman içerisinde sıcaklık, nem, mekanik zorlanma, kirlenme ve yaşlanma nedeniyle izolasyon özelliklerini kaybedebilir.

Bu durum her zaman gözle görülebilen bir hasar oluşturmaz.

Dışarıdan sağlam görünen bir kablonun veya motor sargısının izolasyon direnci zaman içerisinde ciddi şekilde azalmış olabilir.

Bu nedenle izolasyon durumunun değerlendirilmesinde izolasyon direnci ölçümü kullanılır.

Ancak bu test sırasında sık karşılaşılan önemli bir soru vardır:

250 V, 500 V veya 1000 V test gerilimlerinden hangisi kullanılmalıdır?

İzolasyon Direnci Nedir?

İzolasyon direnci, elektriksel olarak birbirinden ayrılması gereken iki nokta arasındaki yalıtımın elektrik akımına karşı gösterdiği dirençtir.

İdeal bir izolasyon malzemesinin elektrik akımını hiç geçirmemesi beklenir.

Gerçek sistemlerde ise çok küçük miktarda kaçak akım oluşabilir.

İzolasyon test cihazı, ölçüm yapılacak noktalar arasına belirli bir DC test gerilimi uygular ve oluşan kaçak akımı ölçerek izolasyon direncini hesaplar.

İzolasyon direnci genellikle:

  • MΩ (megaohm)
  • GΩ (gigaohm)

seviyelerinde ifade edilir.

Genel olarak yüksek izolasyon direnci iyi yalıtımı, düşük izolasyon direnci ise potansiyel bir yalıtım problemini gösterebilir.

Ancak kabul edilebilir değer; test edilen ekipmana, çalışma gerilimine, standarda ve üreticinin teknik verilerine göre değerlendirilmelidir.

İzolasyon Test Cihazı Nasıl Çalışır?

İzolasyon test cihazı, klasik multimetreden farklı olarak ölçüm sırasında devreye yüksek bir DC test gerilimi uygular.

Örneğin cihaz üzerinde:

250 V
500 V
1000 V

gibi test seviyeleri bulunabilir.

Cihaz seçilen gerilimi izolasyon üzerine uygular ve çok küçük kaçak akımı ölçer.

Temel olarak Ohm kanunundaki:

R = V / I

ilişkisi kullanılarak izolasyon direnci hesaplanır.

Burada:

R: İzolasyon direnci
V: Uygulanan test gerilimi
I: İzolasyondan geçen kaçak akım

olarak düşünülebilir.

Neden Multimetre ile İzolasyon Ölçülmez?

Bir multimetre de direnç ölçebilir ancak izolasyon testi ile normal direnç ölçümü aynı değildir.

Standart bir multimetrenin direnç ölçümünde uyguladığı test gerilimi oldukça düşüktür.

Bu nedenle izolasyon malzemesi düşük gerilim altında sağlam görünebilirken gerçek çalışma koşullarında kaçak gösterebilir.

İzolasyon test cihazı ise izolasyon üzerine yüzlerce voltluk kontrollü bir DC gerilim uygular.

Böylece yalnızca basit elektriksel süreklilik değil, yalıtımın belirli bir elektriksel zorlanma altındaki davranışı da değerlendirilmiş olur.

250 V İzolasyon Testi Ne İçin Kullanılır?

250 V test seviyesi genellikle daha düşük test gerilimi gerektiren hassas devrelerde kullanılır.

Elektronik bileşenler veya düşük gerilim seviyelerinde çalışan bazı sistemler daha yüksek izolasyon test gerilimlerinden zarar görebilir.

Bu nedenle test edilecek ekipmanın özellikleri bilinmeden doğrudan yüksek test gerilimi uygulanmamalıdır.

250 V test seviyesi uygulamaya bağlı olarak:

  • düşük gerilimli devreler,
  • hassas elektronik sistemler,
  • kontrol devreleri,
  • bazı SELV/PELV uygulamaları,
  • elektronik komponent içeren sistemler

için kullanılabilir.

Ancak test gerilimi her zaman ilgili standart veya ekipman üreticisinin belirttiği değere göre seçilmelidir.

500 V İzolasyon Testi Ne İçin Kullanılır?

500 V, izolasyon direnci ölçümlerinde en sık karşılaşılan test gerilimlerinden biridir.

Özellikle birçok alçak gerilim elektrik uygulamasında kullanılır.

Tipik kullanım alanları arasında:

  • elektrik tesisatları,
  • güç kabloları,
  • motor sargıları,
  • dağıtım panoları,
  • elektrikli makineler,
  • çeşitli endüstriyel ekipmanlar

bulunabilir.

Bir elektrikçi veya bakım teknisyeninin izolasyon test cihazında en sık kullandığı test seviyelerinden biri bu nedenle 500 V olabilir.

Ancak 500 V testinin uygunluğu yine test edilen sistemin nominal gerilimine ve uygulanacak standarda göre belirlenmelidir.

1000 V İzolasyon Testi Ne İçin Kullanılır?

1000 V test seviyesi daha yüksek gerilimli veya daha yüksek izolasyon dayanımı beklenen sistemlerin kontrolünde kullanılabilir.

Örneğin bazı:

  • yüksek gerilim sınıfındaki kablolar,
  • büyük elektrik motorları,
  • jeneratör sistemleri,
  • endüstriyel güç ekipmanları,
  • yüksek gerilim toleransına sahip elektrik makineleri

için daha yüksek test gerilimi gerekebilir.

Ancak 1000 V seviyesinin kontrolsüz şekilde uygulanması doğru değildir.

Test edilen ekipmanda elektronik devreler, sürücüler veya gerilime hassas komponentler bulunuyorsa yüksek test gerilimi hasara neden olabilir.

Test Gerilimi Neden Önemlidir?

İzolasyon malzemesinin elektriksel davranışı uygulanan gerilime bağlı olarak değişebilir.

Çok düşük test gerilimi kullanılırsa gerçek çalışma koşullarında ortaya çıkabilecek bir izolasyon problemi tespit edilemeyebilir.

Gereğinden yüksek test gerilimi uygulanırsa ise sağlam bir elektronik sistemin veya hassas komponentin zarar görme riski oluşabilir.

Bu nedenle amaç mümkün olan en yüksek gerilimi uygulamak değildir.

Amaç:

Test edilen sisteme uygun test gerilimini uygulayarak izolasyon durumunu güvenilir şekilde değerlendirmektir.

250 V, 500 V ve 1000 V Arasındaki Temel Fark

Basit olarak ifade etmek gerekirse:

250 V: Daha hassas ve düşük gerilimli uygulamalar.

500 V: Birçok standart alçak gerilim elektrik uygulaması.

1000 V: Daha yüksek test gerilimi gerektiren elektrik ekipmanları.

Ancak bu açıklama yalnızca genel bir yaklaşımdır.

Kesin test seviyesi belirlenirken:

  • ekipmanın nominal çalışma gerilimi,
  • üretici talimatları,
  • ilgili standartlar,
  • devrede bulunan elektronik komponentler,
  • uygulamanın tipi

birlikte değerlendirilmelidir.

İzolasyon Direnci Kaç MΩ Olmalıdır?

İzolasyon ölçümlerinde en sık sorulan sorulardan biri de:

“Kaç megaohm çıkarsa izolasyon iyidir?”

sorusudur.

Bunun tüm elektrikli sistemler için geçerli tek bir cevabı yoktur.

Kabul edilebilir minimum izolasyon değeri;

  • ekipman tipine,
  • nominal gerilime,
  • ilgili standarda,
  • çevre koşullarına,
  • üretici kriterlerine

göre değişebilir.

Bu nedenle ölçüm sonucunu yalnızca “yüksek veya düşük” olarak değerlendirmek yerine teknik kriterlerle karşılaştırmak gerekir.

1 MΩ Ne Anlama Gelir?

1 megaohm:

1.000.000 Ω

direnç anlamına gelir.

İzolasyon dirençleri normal elektrik dirençlerine göre oldukça yüksek olduğu için ölçüm sonuçları genellikle megaohm veya gigaohm olarak gösterilir.

Örneğin bir izolasyon cihazında:

500 MΩ

okunması 500 milyon ohm direnç anlamına gelir.

Ancak daha yüksek değer her koşulda otomatik olarak “mükemmel” anlamına gelmez.

Önemli olan ölçümün doğru test geriliminde gerçekleştirilmesi ve sonuçların referans değerlerle karşılaştırılmasıdır.

Nem İzolasyon Direncini Etkiler mi?

Evet.

Nem izolasyon ölçümlerini önemli ölçüde etkileyebilir.

Kablo bağlantıları, motor sargıları veya pano içerisinde biriken nem izolasyon yüzeyinde kaçak yolları oluşturabilir.

Bu durumda izolasyon direnci düşebilir.

Özellikle:

  • dış ortam ekipmanları,
  • pompalar,
  • motorlar,
  • uzun süre kullanılmayan makineler,
  • denizcilik uygulamaları

nem nedeniyle izolasyon problemlerine daha açık olabilir.

Bir motor uzun süre depoda bekledikten sonra devreye alınacaksa izolasyon ölçümü yapılması bu nedenle önemlidir.

Sıcaklık İzolasyon Direncini Etkiler mi?

İzolasyon direnci sıcaklıktan etkilenir.

Genel olarak sıcaklık arttıkça birçok izolasyon malzemesinin ölçülen direnci düşebilir.

Bu nedenle farklı tarihlerde yapılan izolasyon ölçümleri karşılaştırılırken ölçüm sıcaklığının da dikkate alınması gerekir.

Örneğin aynı motor:

soğuk durumda bir değer,

uzun süre çalıştıktan sonra ise farklı bir izolasyon değeri

gösterebilir.

Özellikle periyodik bakım kayıtlarında sıcaklık bilgisinin de kaydedilmesi sonuçların yorumlanmasını kolaylaştırabilir.

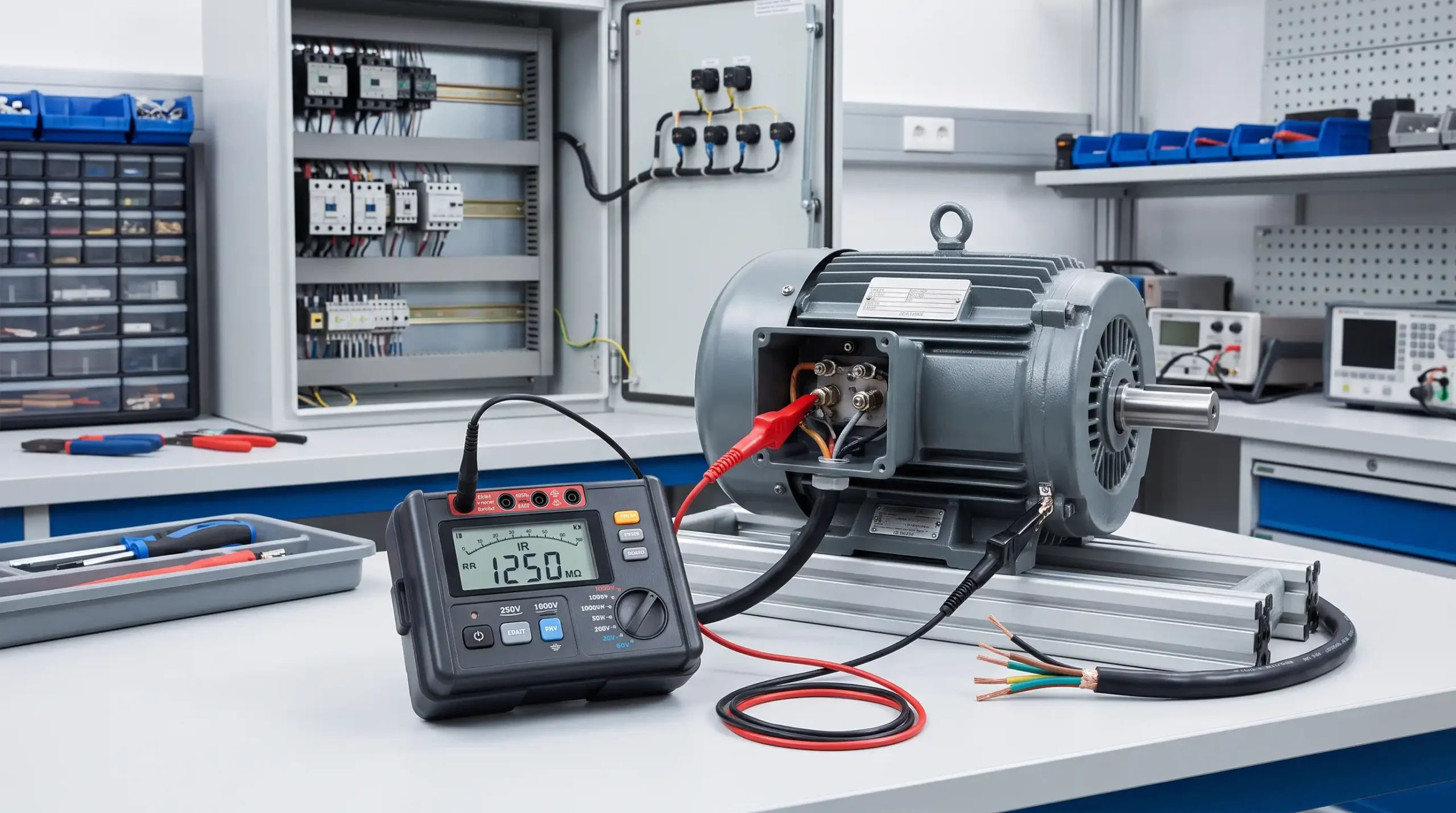

Motorlarda İzolasyon Direnci Nasıl Ölçülür?

Elektrik motorlarında izolasyon kontrolü bakım çalışmalarının önemli parçalarından biridir.

Test sırasında uygulamaya göre:

  • sargı ile gövde,
  • faz ile faz,
  • farklı sargılar

arasındaki izolasyon ölçülebilir.

Motor enerji kaynağından tamamen ayrılmalı ve gerekli güvenlik prosedürleri uygulanmalıdır.

İzolasyon test cihazı uygun test gerilimine ayarlanarak ölçüm yapılır.

Özellikle motor sürücüsü veya inverter bulunan sistemlerde testten önce motorun elektronik sürücüden ayrılması önemlidir.

İzolasyon test geriliminin doğrudan hassas güç elektroniği devresine uygulanması cihazlara zarar verebilir.

Kablolarda İzolasyon Direnci Ölçümü

Elektrik kablolarında izolasyon direnci ölçümü;

  • iletkenler arasında,
  • iletken ile toprak arasında

gerçekleştirilebilir.

Bu test sayesinde kablonun izolasyonunda:

  • yaşlanma,
  • nem,
  • mekanik hasar,
  • kirlenme,
  • ezilme

gibi nedenlerle oluşabilecek problemler araştırılabilir.

Özellikle uzun kablolarda ölçüm sonucu kablonun uzunluğundan ve yapısından da etkilenebilir.

Bu nedenle sonuçlar değerlendirilirken yalnızca tek bir direnç değerine bakmak yerine sistemin fiziksel özellikleri de göz önünde bulundurulmalıdır.

İzolasyon Ölçümünden Önce Nelere Dikkat Edilmeli?

İzolasyon testleri yüksek test gerilimleri içerdiği için güvenlik son derece önemlidir.

Test öncesinde:

  • sistem enerjisiz bırakılmalı,
  • gerilim olmadığı doğrulanmalı,
  • hassas elektronik cihazlar devreden ayrılmalı,
  • test edilecek devre doğru şekilde izole edilmeli,
  • uygun kişisel koruyucu ekipman kullanılmalı,
  • cihazın ölçüm kategorisi ve maksimum gerilim değerleri kontrol edilmelidir.

Test tamamlandıktan sonra devrede kapasitif enerji kalabileceği de unutulmamalıdır.

Gerekli deşarj işlemi tamamlanmadan test noktalarına temas edilmemelidir.

İzolasyon Test Cihazı Seçerken Nelere Dikkat Edilmeli?

Doğru izolasyon test cihazı seçiminde yalnızca maksimum direnç değerine bakmak yeterli değildir.

Test Gerilimleri

Cihazın uygulama için gerekli:

  • 250 V,
  • 500 V,
  • 1000 V

ve gerekiyorsa daha farklı test seviyelerini desteklemesi gerekir.

Ölçüm Aralığı

Test edilen ekipmanın izolasyon seviyesine uygun MΩ veya GΩ ölçüm kapasitesi bulunmalıdır.

Gerilim Ölçümü

Sahada çalışan kullanıcılar için AC/DC gerilim ölçümü cihaz kullanımını kolaylaştırabilir.

Süreklilik Testi

Koruma iletkenlerinin kontrolü için süreklilik fonksiyonunun bulunması avantaj sağlayabilir.

Güvenlik

Yüksek test gerilimi üreten bir cihaz olduğu için güvenlik tasarımı ve uygun standartlara uyumluluk önemlidir.

Veri Kaydı

Periyodik bakım uygulamalarında ölçümlerin kaydedilmesi ve geçmiş sonuçlarla karşılaştırılması büyük avantaj sağlar.

Tek Ölçüm Yerine Periyodik Takip Neden Daha Faydalıdır?

İzolasyon direncinin en değerli kullanım alanlarından biri trend analizidir.

Örneğin bir motorun izolasyon direnci periyodik bakım sırasında sürekli ölçülürse:

  • Ocak: 800 MΩ
  • Nisan: 650 MΩ
  • Temmuz: 420 MΩ
  • Ekim: 210 MΩ

gibi bir azalma görülebilir.

Değer henüz kritik sınırın üzerinde olsa bile sürekli düşüş izolasyonun bozulmakta olduğuna işaret edebilir.

Bu sayede arıza gerçekleşmeden bakım planlanabilir.

Tek bir ölçüm yalnızca o anki durumu gösterirken düzenli ölçümler ekipmanın zaman içerisindeki değişimini ortaya çıkarır.

İzolasyon Testi ile Hipot Testi Aynı Şey midir?

Her iki test de elektriksel yalıtımla ilgilidir ancak amaçları ve uygulanış biçimleri farklıdır.

İzolasyon direnci testi, yalıtımın elektriksel direncini ölçerek genellikle MΩ veya GΩ cinsinden sonuç verir.

Hipot testi ise izolasyonun belirli bir yüksek gerilime dayanıp dayanamadığını değerlendiren dayanım testidir.

Bu nedenle iki test birbirinin doğrudan alternatifi değildir.

Uygulamaya göre güvenlik doğrulama süreçlerinde her ikisi de kullanılabilir.

Unitek Elektrik İzolasyon Test Çözümleri

Unitek Elektrik ürün gamında elektrik tesisatı, bakım ve endüstriyel test uygulamalarında kullanılabilecek izolasyon test cihazları bulunmaktadır.

Bu cihazlar farklı test gerilimi seçenekleri sayesinde kablo, motor, elektrik tesisatı ve çeşitli elektrikli ekipmanların izolasyon dirençlerinin kontrolünde kullanılabilir.

Uygun cihaz seçilirken yalnızca maksimum test gerilimine değil; direnç ölçüm aralığına, güvenlik özelliklerine, ölçüm fonksiyonlarına ve test edilecek sistemin gereksinimlerine birlikte bakılması gerekir.

Sonuç

250 V, 500 V ve 1000 V izolasyon test gerilimleri farklı elektriksel uygulamalar için kullanılan ölçüm seviyeleridir.

Doğru yaklaşım, her durumda en yüksek test gerilimini kullanmak değil; test edilen ekipmana ve ilgili teknik gereksinimlere uygun gerilimi seçmektir.

Yanlış test gerilimi ölçümün güvenilirliğini azaltabileceği gibi hassas elektronik ekipmanlara da zarar verebilir.

İzolasyon ölçümlerinin uygun cihazlarla, doğru test koşullarında ve periyodik olarak gerçekleştirilmesi; kablo, motor ve elektrik ekipmanlarındaki yalıtım problemlerinin arıza oluşmadan önce belirlenmesine yardımcı olabilir.
