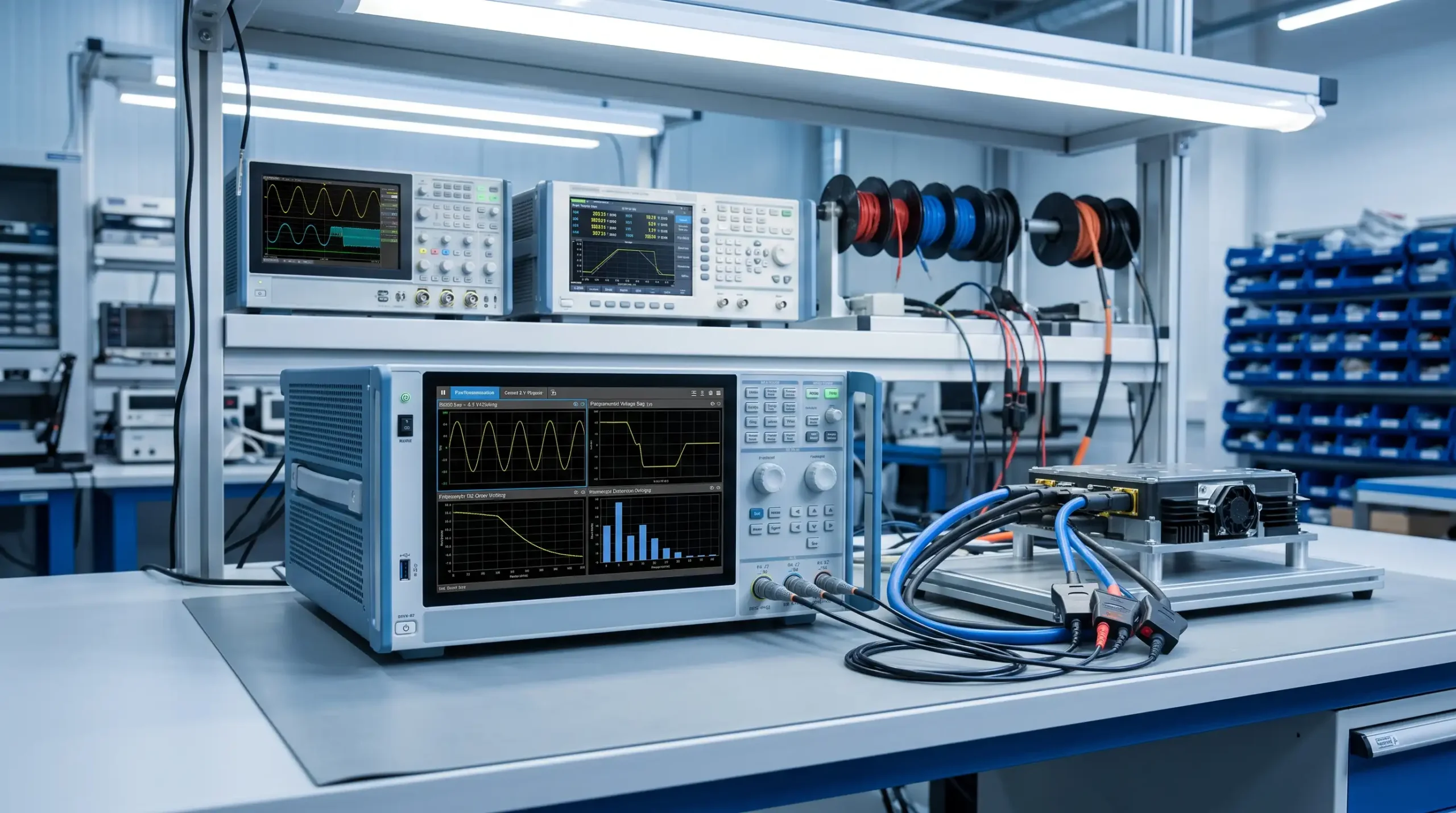

Elektrikle çalışan bir cihazın yalnızca ideal şebeke koşullarında doğru çalışması yeterli değildir. Gerçek kullanım sırasında şebeke gerilimi değişebilir, kısa süreli kesintiler meydana gelebilir, frekans farklılıkları oluşabilir veya besleme dalga biçiminde bozulmalar görülebilir.
Üreticilerin geliştirdikleri elektronik cihazların bu farklı koşullar altındaki davranışlarını önceden test edebilmeleri gerekir.
Bu amaçla kullanılan en önemli laboratuvar ekipmanlarından biri programlanabilir AC güç kaynağıdır.
Programlanabilir AC güç kaynakları standart bir AC enerji kaynağından farklı olarak çıkış gerilimi, frekansı ve çeşitli elektriksel parametrelerin kontrollü biçimde değiştirilmesini sağlar. Böylece gerçek elektrik şebekesinde oluşabilecek farklı çalışma koşulları laboratuvar ortamında güvenli ve tekrarlanabilir şekilde simüle edilebilir.
Programlanabilir AC Güç Kaynağı Nedir?
Programlanabilir AC güç kaynağı, test edilen bir cihaza kontrollü alternatif gerilim sağlayan elektronik test cihazıdır.
Klasik bir güç kaynağından farklı olarak kullanıcı;
- çıkış gerilimini,
- çıkış frekansını,
- faz açısını,
- dalga biçimini,
- çalışma süresini,
- gerilim değişimlerini
belirli test senaryolarına göre programlayabilir.
Gelişmiş modeller AC çıkışın yanı sıra DC veya AC+DC çıkış modlarını da destekleyebilir.
Bu özellik sayesinde farklı ülkelerdeki şebeke koşulları, gerilim değişimleri ve çeşitli elektriksel bozulmalar laboratuvar ortamında oluşturulabilir.
Neden Normal Şebeke Gerilimi Yerine Programlanabilir Güç Kaynağı Kullanılır?
Bir ürünü doğrudan elektrik şebekesine bağlayarak yapılan testlerde giriş koşullarını kontrol etmek oldukça zordur.
Örneğin 230 V şebeke geriliminin belirli bir anda tam olarak 180 V seviyesine düşmesini ve 500 milisaniye sonra yeniden 230 V seviyesine çıkmasını beklemek mümkün değildir.
Programlanabilir AC güç kaynağı kullanıldığında ise böyle bir test senaryosu önceden hazırlanabilir.
Örneğin:
230 V → 180 V → 0 V → 230 V
şeklinde bir gerilim profili oluşturularak test edilen cihazın gerilim düşmesi ve kısa süreli kesintilere nasıl tepki verdiği gözlemlenebilir.
Bu nedenle programlanabilir güç kaynakları özellikle ürün geliştirme ve doğrulama laboratuvarlarında önemli bir test altyapısı oluşturur.
Gerilim Düşmesi Testleri
Elektrik şebekelerinde yük değişimleri, arızalar veya farklı sistem olayları nedeniyle kısa süreli gerilim düşmeleri oluşabilir.
Bu durum elektronik cihazlarda;
- yeniden başlama,
- çalışma hatası,
- veri kaybı,
- koruma devresinin devreye girmesi,
- cihazın tamamen kapanması
gibi sonuçlara neden olabilir.
Programlanabilir AC güç kaynağı kullanılarak şebeke gerilimi belirli bir seviyeye ve belirlenen süre boyunca düşürülebilir.
Test tekrar tekrar aynı koşullarda uygulanabildiği için ürünün davranışı daha güvenilir biçimde değerlendirilebilir.
Kısa Süreli Elektrik Kesintilerinin Simülasyonu
Elektronik ürünlerin kısa süreli enerji kesintilerine karşı davranışı birçok uygulamada önemlidir.
Özellikle;
endüstriyel kontrol cihazları, bilgisayar sistemleri, güç kaynakları, haberleşme cihazları ve otomasyon ekipmanlarında çok kısa süreli kesintiler bile sistem davranışını etkileyebilir.
Programlanabilir AC güç kaynakları çıkış gerilimini belirlenen süre boyunca sıfıra indirerek kısa süreli kesintilerin kontrollü şekilde oluşturulmasını sağlayabilir.
Böylece cihazın kesinti sırasında ve enerji yeniden geldiğinde nasıl davrandığı analiz edilebilir.
Frekans Değişimi Testleri
Dünya genelinde elektrik şebekelerinde ağırlıklı olarak 50 Hz ve 60 Hz frekans kullanılmaktadır.
Ancak bazı ürünlerin farklı frekans koşullarında çalışması gerekebilir.
Programlanabilir AC güç kaynakları çıkış frekansının değiştirilmesine imkan vererek cihazların farklı çalışma koşullarında test edilmesini sağlar.
Örneğin bir ürün;
50 Hz, 60 Hz veya belirli tolerans sınırları içerisindeki farklı frekanslarda çalıştırılarak performansı karşılaştırılabilir.
Bu özellik uluslararası pazarlara yönelik elektronik ürün geliştiren üreticiler açısından özellikle önemlidir.
Harmonik ve Bozulmuş Dalga Biçimi Testleri
Gerçek elektrik şebekesi her zaman mükemmel bir sinüs dalgasına sahip değildir.
Motor sürücüleri, inverterler, anahtarlamalı güç kaynakları ve diğer doğrusal olmayan yükler şebeke üzerinde harmonik bileşenlerin oluşmasına neden olabilir.
Gelişmiş programlanabilir AC güç kaynaklarında temel sinüs dalgasına farklı harmonik bileşenler eklenebilir.
Böylece test edilen ürünün ideal olmayan şebeke koşullarındaki davranışı incelenebilir.
Bu testler özellikle;
- güç kaynakları,
- endüstriyel elektronik cihazlar,
- inverterler,
- motor sürücüleri,
- şarj sistemleri
gibi güç elektroniği ürünlerinin geliştirilmesinde önem kazanır.
Gerilim Yükselmesi ve Dalgalanma Testleri
Şebeke gerilimi yalnızca düşmez; bazı durumlarda nominal değerin üzerine de çıkabilir.
Elektronik cihazların belirli gerilim aralıklarında güvenli biçimde çalışabilmesi gerekir.
Programlanabilir güç kaynakları kullanılarak gerilim belirlenen adımlarla artırılabilir veya azaltılabilir.
Örneğin cihaz;
180 V → 200 V → 220 V → 240 V → 260 V
gibi farklı giriş seviyelerinde otomatik olarak çalıştırılabilir.
Bu yöntem ürünün giriş gerilimi toleranslarının ve çalışma sınırlarının belirlenmesini kolaylaştırır.
Sekans Testi Nedir?
Modern programlanabilir AC güç kaynaklarının önemli özelliklerinden biri sequence yani sekans programlama özelliğidir.
Sekans testi sırasında farklı gerilim, frekans ve süre değerlerinden oluşan bir test profili hazırlanabilir.
Örneğin:
- 230 V / 50 Hz ile 10 saniye çalışma
- 180 V / 50 Hz seviyesine düşme
- 1 saniye boyunca 0 V kesinti
- 250 V seviyesine yükselme
- Yeniden 230 V seviyesine dönme
gibi karmaşık senaryolar otomatik olarak uygulanabilir.
Bu testlerin yüzlerce veya binlerce kez tekrarlanabilmesi ürün dayanıklılık testlerinde önemli avantaj sağlar.
Adaptör ve Güç Kaynağı Testlerinde Kullanımı
AC/DC adaptörler ve anahtarlamalı güç kaynakları programlanabilir AC kaynakların en yaygın kullanım alanlarından biridir.
Bir adaptörün yalnızca nominal 230 V girişte değil, belirlenen minimum ve maksimum giriş gerilimlerinde de doğru çalışması gerekir.
Test sırasında;
- giriş gerilimi,
- giriş akımı,
- çıkış gerilimi,
- çıkış akımı,
- güç faktörü,
- verimlilik,
- kalkış akımı
gibi birçok parametre incelenebilir.
Programlanabilir kaynak ile farklı giriş koşulları oluşturulurken güç analizörü ve elektronik yük gibi ek ölçüm cihazlarıyla sistemin performansı ölçülebilir.
Inrush Current Yani Ani Akım Testleri
Bazı elektronik cihazlar ilk çalıştırıldıkları anda normal çalışma akımlarının çok üzerinde kısa süreli akım çekebilir.
Bu değere inrush current, yani kalkış veya ani akım adı verilir.
Özellikle büyük kondansatörlere sahip güç kaynaklarında yüksek ani akımlar görülebilir.
Programlanabilir AC güç kaynağı sayesinde ürün farklı gerilim seviyelerinde ve farklı faz açılarında çalıştırılarak açılış davranışı incelenebilir.
Bu testler sigorta, koruma devresi ve giriş tasarımının doğrulanmasında faydalıdır.
Tek Faz ve Üç Faz Testleri
Laboratuvar uygulamasına bağlı olarak test edilen cihaz tek fazlı veya üç fazlı olabilir.
Düşük güçlü adaptör ve elektronik ürünlerde genellikle tek fazlı test yeterli olurken;
- endüstriyel inverterler,
- motor sürücüler,
- yüksek güçlü güç kaynakları,
- endüstriyel elektronik sistemler
için üç fazlı güç kaynağı gerekebilir.
Bu nedenle programlanabilir AC güç kaynağı seçerken cihazın desteklediği faz yapısı ve maksimum güç kapasitesi mutlaka dikkate alınmalıdır.
Programlanabilir AC Güç Kaynağı Seçerken Nelere Dikkat Edilmeli?
Doğru güç kaynağını seçmek için yalnızca cihazın maksimum çıkış gücüne bakmak yeterli değildir.
Çıkış Gücü
Test edilecek ürünün maksimum tüketimi belirlenmeli ve güç kaynağının yeterli kapasiteye sahip olması sağlanmalıdır.
Gerilim Aralığı
Test senaryolarında kullanılacak minimum ve maksimum AC gerilim değerleri dikkate alınmalıdır.
Akım Kapasitesi
Özellikle yüksek kalkış akımına sahip ürünlerde cihazın sürekli akım kapasitesinin yanında tepe akım kapasitesi de önemlidir.
Frekans Aralığı
50 Hz ve 60 Hz dışında test yapılacaksa güç kaynağının desteklediği frekans aralığı kontrol edilmelidir.
Tek Faz / Üç Faz Desteği
Test edilecek ürünün besleme yapısına uygun bir sistem tercih edilmelidir.
Programlama Fonksiyonları
Darbe, basamak ve sekans gibi programlama fonksiyonları otomatik test senaryolarının oluşturulmasını kolaylaştırır.
Haberleşme Arayüzleri
Ethernet, RS-485, GPIB veya benzeri bağlantılar özellikle otomatik test sistemlerine entegrasyon açısından önemlidir.
Ainuo Programlanabilir AC Güç Kaynakları
Unitek Elektrik ürün portföyünde farklı güç seviyelerindeki test uygulamalarına yönelik Ainuo programlanabilir AC güç kaynakları bulunmaktadır.
Ainuo AN619 serisi modeller; AC, DC ve AC+DC çıkış seçeneklerinin yanı sıra programlanabilir gerilim, frekans ve dalga biçimi özellikleriyle laboratuvar ve üretim testlerinde kullanılabilir.
Seride farklı güç ihtiyaçlarına yönelik modellerin bulunması sayesinde test edilecek ürünün güç kapasitesine uygun bir sistem seçilebilir.
Programlanabilir test modları sayesinde gerilim düşmeleri, yükselmeler, kısa kesintiler, frekans değişimleri ve çeşitli şebeke bozulmaları kontrollü biçimde oluşturulabilir.
Sonuç
Programlanabilir AC güç kaynakları, elektronik cihazların gerçek dünyada karşılaşabileceği farklı elektrik şebekesi koşullarını laboratuvar ortamında kontrollü şekilde oluşturmak için kullanılan önemli test cihazlarıdır.
Gerilim düşmesi, kısa süreli kesinti, gerilim yükselmesi, frekans değişimi ve harmonik gibi durumların tekrar edilebilir biçimde uygulanabilmesi; ürün geliştirme, doğrulama ve kalite kontrol süreçlerinin daha güvenilir şekilde yürütülmesini sağlar.
Özellikle güç elektroniği, adaptör, inverter, motor sürücü ve endüstriyel elektronik cihaz geliştiren firmalar için doğru seçilmiş bir programlanabilir AC güç kaynağı test altyapısının temel bileşenlerinden biri olabilir.
