Elektronik ve elektromekanik sistemlerin geliştirilmesinde yalnızca bir gerilim dalga şeklini görmek çoğu zaman yeterli değildir. Modern test uygulamalarında gerilim, akım, sıcaklık, titreşim, tork, devir ve dijital kontrol sinyalleri gibi birçok parametrenin aynı anda takip edilmesi gerekebilir.

Bu noktada klasik bir osiloskop ile geleneksel bir data logger arasında seçim yapmak zorlaşır. Osiloskoplar hızlı elektriksel olayları yakalamada güçlüdür ancak uzun süreli ve çok farklı sensör tiplerinden veri toplama konusunda her zaman ideal değildir. Data logger sistemleri ise uzun süreli ölçümlerde başarılı olmakla birlikte çok hızlı geçici olayların analizinde sınırlı kalabilir.

ScopeCorder, bu iki farklı ölçüm yaklaşımını tek bir sistemde birleştirerek özellikle Ar-Ge ve endüstriyel test uygulamalarında önemli avantaj sağlar.

ScopeCorder Nedir?

ScopeCorder, yüksek hızlı veri toplama ile uzun süreli kayıt özelliklerini aynı platformda sunan gelişmiş bir ölçüm ve veri kayıt cihazıdır.

Sistem temel olarak bir osiloskop gibi hızlı değişen sinyalleri görüntüleyebilirken aynı zamanda bir data logger gibi çok sayıda kanaldan uzun süre boyunca veri kaydedebilir.

Farklı giriş modüllerinin kullanılabilmesi sayesinde yalnızca gerilim veya akım değil;

  • sıcaklık,
  • titreşim,
  • strain gauge sinyalleri,
  • frekans,
  • devir,
  • tork,
  • CAN verileri,
  • dijital sinyaller

gibi farklı parametrelerin de aynı zaman ekseni üzerinde değerlendirilmesi mümkün olabilir.

Bu özellik özellikle elektriksel ve mekanik olayların birbirleriyle ilişkisini araştıran mühendisler için önemlidir.

ScopeCorder ile Osiloskop Arasındaki Fark Nedir?

Osiloskopların temel görevi elektrik sinyallerinin zamana bağlı değişimini yüksek örnekleme hızlarıyla görüntülemektir.

Anahtarlamalı güç kaynakları, inverterler, motor sürücüleri ve elektronik devrelerde meydana gelen hızlı olayların incelenmesinde osiloskoplar oldukça etkilidir.

ScopeCorder ise daha geniş bir veri toplama yaklaşımına sahiptir.

Bir ScopeCorder sisteminde hem yüksek hızlı elektriksel sinyaller hem de daha yavaş değişen fiziksel parametreler aynı ölçüm içerisinde kaydedilebilir.

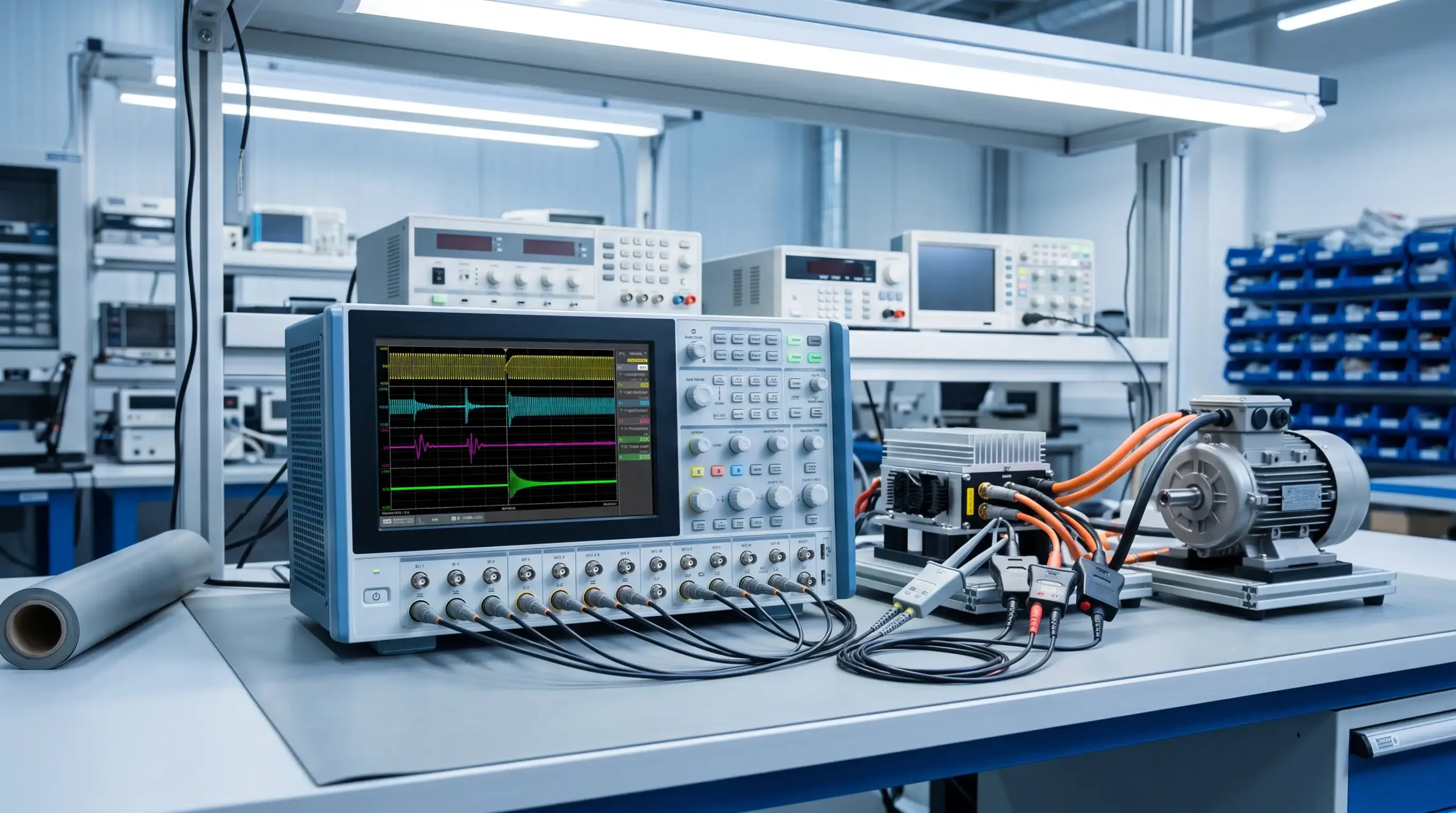

Örneğin bir elektrik motoru testinde;

motor sürücüsünün çıkış gerilimi, akımı, motor sıcaklığı, devir bilgisi ve tork değeri aynı zaman çizelgesi üzerinde takip edilebilir.

Böylece elektriksel bir olayın mekanik sistem üzerindeki etkisini görmek çok daha kolay hale gelir.

ScopeCorder ile Data Logger Arasındaki Fark Nedir?

Data logger sistemleri genellikle uzun süre boyunca sıcaklık, gerilim, akım veya sensör verilerinin kaydedilmesi amacıyla kullanılır.

Örneğin bir üretim makinesinin sıcaklığının birkaç saat veya birkaç gün boyunca takip edilmesi tipik bir data logger uygulamasıdır.

ScopeCorder sistemleri ise uzun süreli kayıt yeteneklerine ek olarak yüksek hızlı transient olayların da yakalanabilmesini sağlar.

Bu nedenle yalnızca sistemin genel davranışını değil, milisaniyeler hatta daha kısa sürelerde gerçekleşen ani değişimleri de incelemek mümkündür.

Örneğin uzun süre çalışan bir inverter sisteminde yalnızca sıcaklık artışını değil, belirli bir anda meydana gelen hızlı gerilim veya akım değişimini de aynı kayıt içerisinde analiz etmek gerekebilir.

Elektrikli Araç Testlerinde ScopeCorder Kullanımı

Elektrikli araç teknolojileri ScopeCorder kullanımının önemli uygulama alanlarından biridir.

Elektrikli araç güç aktarma sistemlerinde birçok farklı parametre aynı anda değişmektedir.

Bunlar arasında;

  • batarya gerilimi,
  • batarya akımı,
  • inverter giriş ve çıkış sinyalleri,
  • motor akımı,
  • motor devri,
  • motor torku,
  • sıcaklık,
  • kontrol sinyalleri

bulunabilir.

Bu parametrelerin farklı cihazlarla ayrı ayrı kaydedilmesi ölçümlerin zaman açısından eşleştirilmesini zorlaştırabilir.

Çok kanallı veri toplama sistemleri sayesinde elektriksel ve mekanik parametreler aynı zaman referansı altında incelenebilir.

Bu durum özellikle motor verimliliği, inverter performansı ve sürüş sistemi geliştirme çalışmalarında önemli avantaj sağlar.

İnverter ve Güç Elektroniği Testlerinde Kullanımı

Güç elektroniği sistemlerinde hızlı anahtarlama olayları ile uzun süreli termal değişimler aynı sistem içerisinde gerçekleşir.

Bir inverter testinde mühendisler bir taraftan hızlı anahtarlama sinyallerini incelerken diğer taraftan sistem sıcaklığının veya motor davranışının zaman içerisindeki değişimini takip etmek isteyebilir.

ScopeCorder tipi veri toplama sistemleri bu iki farklı ölçüm ihtiyacını tek platform içerisinde bir araya getirebilir.

Bu özellik;

  • inverter geliştirme,
  • güç dönüştürücü testleri,
  • motor sürücüleri,
  • UPS sistemleri,
  • yenilenebilir enerji sistemleri

gibi uygulamalarda önemli bir avantaj oluşturur.

Uzun Süreli Testlerde Neden Önemlidir?

Bazı arızalar laboratuvar ortamında birkaç saniyelik test sırasında ortaya çıkmaz.

Bir cihaz saatler boyunca çalıştıktan sonra sıcaklık artışı, titreşim veya elektriksel yük değişimleri nedeniyle beklenmeyen davranışlar gösterebilir.

Bu nedenle dayanıklılık ve güvenilirlik testlerinde uzun süreli veri kaydı önemlidir.

ScopeCorder sistemleri uzun süreli trendleri takip ederken aynı zamanda test sırasında meydana gelen hızlı olayların ayrıntılı olarak incelenmesini mümkün hale getirebilir.

Böylece mühendisler yalnızca arızanın meydana geldiğini değil, arızadan hemen önce sistemde neler yaşandığını da analiz edebilir.

Çok Kanallı Ölçümün Avantajı

Modern cihazlarda farklı parametreler birbirleriyle doğrudan ilişkilidir.

Örneğin motor akımındaki ani bir değişiklik;

motor torkunu, sıcaklığı veya titreşim seviyesini etkileyebilir.

Bu parametreler ayrı cihazlarla kaydedildiğinde ölçümleri zaman açısından eşleştirmek zor olabilir.

Çok kanallı ve senkron veri toplama sayesinde tüm sinyaller aynı zaman ekseninde incelenebilir.

Bu da arıza analizi ve ürün geliştirme süreçlerini önemli ölçüde kolaylaştırır.

Hangi Uygulamalarda ScopeCorder Kullanılabilir?

ScopeCorder ve benzeri yüksek hızlı veri toplama sistemleri özellikle şu alanlarda kullanılabilir:

  • elektrikli araç geliştirme ve testleri,
  • elektrik motoru testleri,
  • inverter ve motor sürücüleri,
  • güç elektroniği sistemleri,
  • batarya ve enerji depolama sistemleri,
  • endüstriyel makineler,
  • demiryolu sistemleri,
  • yenilenebilir enerji uygulamaları,
  • jeneratör testleri,
  • dayanıklılık testleri,
  • Ar-Ge laboratuvarları,
  • üretim doğrulama testleri.

Uygulamaya göre kanal sayısı, örnekleme hızı, giriş izolasyonu ve kullanılacak sensör türleri farklılık gösterebilir.

ScopeCorder Seçerken Nelere Dikkat Edilmeli?

Bir veri toplama sistemi seçerken yalnızca örnekleme hızına bakmak yeterli değildir.

Uygulamaya göre aşağıdaki kriterlerin birlikte değerlendirilmesi gerekir:

Kanal sayısı: Aynı anda kaç farklı sinyalin ölçüleceği belirlenmelidir.

Örnekleme hızı: Yakalanmak istenen en hızlı olayın frekansına uygun bir sistem seçilmelidir.

İzolasyon: Yüksek gerilimli güç elektroniği uygulamalarında kanal izolasyonu önemli bir güvenlik ve ölçüm doğruluğu kriteridir.

Giriş modülleri: Gerilim, akım, sıcaklık, strain gauge veya diğer sensör türlerinin desteklenip desteklenmediği kontrol edilmelidir.

Hafıza kapasitesi: Uzun süreli ölçümlerde kaydedilecek veri miktarı dikkate alınmalıdır.

Veri aktarımı: Yüksek miktarda ölçüm verisinin bilgisayara aktarılması ve analiz edilmesi için uygun haberleşme seçenekleri önemlidir.

Yokogawa ScopeCorder Çözümleri

Unitek Elektrik ürün portföyünde farklı test ihtiyaçlarına yönelik Yokogawa ScopeCorder ve veri toplama çözümleri bulunmaktadır.

Yokogawa DL950 ScopeCorder yüksek hızlı ve çok kanallı laboratuvar uygulamalarında kullanılabilirken, DL350 gibi taşınabilir çözümler saha ölçümlerinde esneklik sağlar. Daha yüksek kanal sayısı gerektiren veri toplama uygulamalarında ise farklı ScopeCorder platformları değerlendirilebilir.

Doğru sistem seçilirken yapılacak ölçümün süresi, sinyal tipi, kanal sayısı, gerekli örnekleme hızı ve izolasyon ihtiyacı birlikte değerlendirilmelidir.

Sonuç

ScopeCorder, klasik osiloskop ile data logger arasındaki boşluğu dolduran gelişmiş bir veri toplama ve ölçüm çözümüdür.

Yüksek hızlı elektriksel olayların yanı sıra sıcaklık, titreşim, tork, devir ve diğer fiziksel parametrelerin uzun süre boyunca eş zamanlı olarak incelenebilmesi; özellikle elektrikli araç, motor, inverter ve güç elektroniği geliştirme çalışmalarında önemli avantaj sağlar.

Ölçüm uygulamasına uygun kanal sayısı, örnekleme hızı ve giriş modülleri seçildiğinde ScopeCorder sistemleri Ar-Ge, hata analizi, ürün doğrulama ve dayanıklılık testlerinin çok daha kapsamlı şekilde gerçekleştirilmesine yardımcı olabilir.
