Elektrik sistemlerinde enerji verimliliğini değerlendirirken yalnızca gerilim, akım ve aktif güç değerlerini ölçmek yeterli değildir. Sistemin elektrik enerjisini ne kadar etkin kullandığını anlamak için güç faktörü (Power Factor – PF) değerinin de incelenmesi gerekir.

Güç faktörü özellikle elektrik motorları, transformatörler, inverterler, UPS sistemleri, güç kaynakları ve endüstriyel tesislerde önemli bir elektriksel parametredir.

Güç faktörü ile birlikte sık kullanılan cos φ (kosinüs fi) kavramı ise çoğu zaman güç faktörü ile aynı değer olarak düşünülür. Ancak özellikle harmoniklerin bulunduğu doğrusal olmayan sistemlerde güç faktörü ile cos φ arasında önemli bir fark ortaya çıkabilir.

Güç Faktörü Nedir?

Güç faktörü, elektrik sistemindeki aktif gücün görünür güce oranını ifade eder.

Temel olarak:

Güç Faktörü (PF) = Aktif Güç (P) / Görünür Güç (S)

Aktif güç watt (W), görünür güç ise volt-amper (VA) cinsinden ifade edilir.

Örneğin bir cihaz şebekeden 1000 VA görünür güç çekerken 900 W aktif güç kullanıyorsa:

PF = 900 / 1000 = 0,90

Güç faktörünün 1’e yaklaşması, görünür gücün daha büyük bölümünün aktif güce dönüştürüldüğünü gösterir.

Aktif, Reaktif ve Görünür Güç Nedir?

Güç faktörünü daha iyi anlamak için elektrik sistemlerindeki üç temel güç kavramını bilmek gerekir.

Aktif Güç (P)

Aktif güç, elektrik enerjisinin faydalı işe dönüştürülen bölümüdür.

Motorun mekanik hareket üretmesi, bir rezistansın ısı oluşturması veya bir lambanın ışık üretmesi aktif güç kullanımına örnek gösterilebilir.

Aktif gücün birimi Watt (W)‘tır.

Reaktif Güç (Q)

Reaktif güç, özellikle motor ve transformatör gibi endüktif veya kapasitif özellik gösteren sistemlerde elektrik ve manyetik alanların oluşması için sistem ile kaynak arasında gidip gelen güç bileşenidir.

Birim olarak VAR (volt-amper reaktif) kullanılır.

Görünür Güç (S)

Görünür güç, RMS gerilim ve RMS akım değerlerinin çarpımıyla ilişkilidir.

Birim olarak VA (volt-amper) kullanılır.

Güç faktörü ise aktif gücün görünür güce oranını göstererek sistemin elektrik enerjisini ne kadar etkin kullandığı konusunda önemli bilgi sağlar.

Cos φ Nedir?

Cos φ, gerilim ve akımın temel frekans bileşenleri arasındaki faz açısının kosinüsüdür.

Sinüzoidal gerilim ve akımın bulunduğu ideal bir sistemde:

PF = cos φ

kabul edilebilir.

Örneğin gerilim ile akım arasında 30° faz farkı bulunuyorsa:

cos 30° ≈ 0,866

Bu durumda sistemin güç faktörü de ideal sinüzoidal koşullarda yaklaşık 0,866 olur.

Ancak gerçek elektrik sistemlerinde her zaman ideal sinüs dalgaları bulunmaz.

Özellikle güç elektroniği cihazlarında harmonikler ortaya çıktığında güç faktörü ile cos φ aynı değeri göstermeyebilir.

Güç Faktörü ile Cos φ Arasındaki Fark Nedir?

Güç faktörü ile cos φ arasındaki temel fark, harmonik bozulmalar dikkate alındığında ortaya çıkar.

Cos φ, temel frekanstaki gerilim ile akım arasındaki faz farkını ifade eder.

Gerçek güç faktörü (PF) ise aktif güç ile görünür güç arasındaki toplam ilişkiyi gösterir ve dalga şekli bozulmalarının etkisini de yansıtabilir.

Bu nedenle doğrusal ve ideal sinüzoidal bir sistemde:

PF ≈ cos φ

olabilir.

Ancak doğrusal olmayan yüklerde:

PF ≠ cos φ

durumu ortaya çıkabilir.

Örneğin bir cihazda gerilim ile akımın temel bileşenleri neredeyse aynı fazda olabilir ve cos φ değeri 1’e yakın ölçülebilir. Buna rağmen akım dalga şekli ciddi şekilde bozulmuşsa gerçek güç faktörü daha düşük olabilir.

Bu nedenle modern elektronik sistemlerin değerlendirilmesinde yalnızca cos φ değerine bakmak yeterli olmayabilir.

Harmonikler Güç Faktörünü Nasıl Etkiler?

İnverterler, değişken hızlı motor sürücüleri, UPS sistemleri, LED sürücüler ve anahtarlamalı güç kaynakları gibi doğrusal olmayan yükler sinüzoidal olmayan akımlar çekebilir.

Akım dalga şeklinin bozulması harmonik bileşenlerin oluşmasına neden olur.

Bu durumda güç faktörünün düşmesinin iki temel nedeni olabilir:

  • Gerilim ve akım arasındaki faz farkı
  • Harmoniklerden kaynaklanan dalga şekli bozulması

Bu nedenle harmonik içeren sistemlerde güç faktörü değerlendirilirken THD (Toplam Harmonik Bozulma) gibi parametrelerin de ölçülmesi faydalıdır.

Güç Faktörü Nasıl Ölçülür?

Güç faktörü ölçümü için uygulamaya bağlı olarak güç analizörü veya güç kalitesi analizörü kullanılabilir.

Güç analizörü gerilim ve akımı eş zamanlı olarak ölçerek:

  • Aktif güç (W)
  • Reaktif güç (VAR)
  • Görünür güç (VA)
  • Güç faktörü (PF)
  • Faz açısı
  • Frekans
  • Harmonikler
  • THD

gibi parametreleri hesaplayabilir.

Özellikle Ar-Ge ve ürün geliştirme çalışmalarında yüksek hassasiyetli güç analizörleri, küçük güç kayıplarının ve güç faktörü değişimlerinin doğru şekilde incelenmesini sağlar.

Tek Fazlı Sistemlerde Güç Faktörü Ölçümü

Tek fazlı bir sistemde güç faktörü temel olarak aktif güç ile görünür güç arasındaki oran kullanılarak belirlenebilir.

Örneğin:

Gerilim: 230 V
Akım: 5 A

Görünür güç yaklaşık olarak:

S = 230 × 5 = 1150 VA

olarak hesaplanır.

Güç analizörü aynı sistemde aktif gücü 920 W olarak ölçerse:

PF = 920 / 1150 = 0,80

olur.

Bu örnekte sistemin güç faktörü 0,80’dir.

Üç Fazlı Sistemlerde Güç Faktörü Ölçümü

Endüstriyel uygulamalarda üç fazlı sistemler yaygın olarak kullanılmaktadır.

Motorlar, inverterler, pompalar, kompresörler ve çeşitli üretim makineleri üç fazlı besleme ile çalışabilir.

Üç fazlı sistemlerde güç ölçümünün doğru bağlantı yöntemiyle gerçekleştirilmesi gerekir.

Güç analizörleri kullanılarak her fazdaki:

  • Gerilim
  • Akım
  • Aktif güç
  • Reaktif güç
  • Görünür güç
  • Güç faktörü
  • Faz açısı

değerleri ölçülebilir.

Böylece fazlar arasındaki dengesizlikler ve sistemin toplam güç karakteristiği ayrıntılı şekilde incelenebilir.

İnverter ve Motor Testlerinde Güç Faktörü

Elektrik motorları ve inverter sistemlerinde güç faktörü önemli performans parametrelerinden biridir.

Motorun çalışma yükü, sürücü tipi, hız ve kontrol yöntemi gibi faktörler ölçülen elektriksel değerleri etkileyebilir.

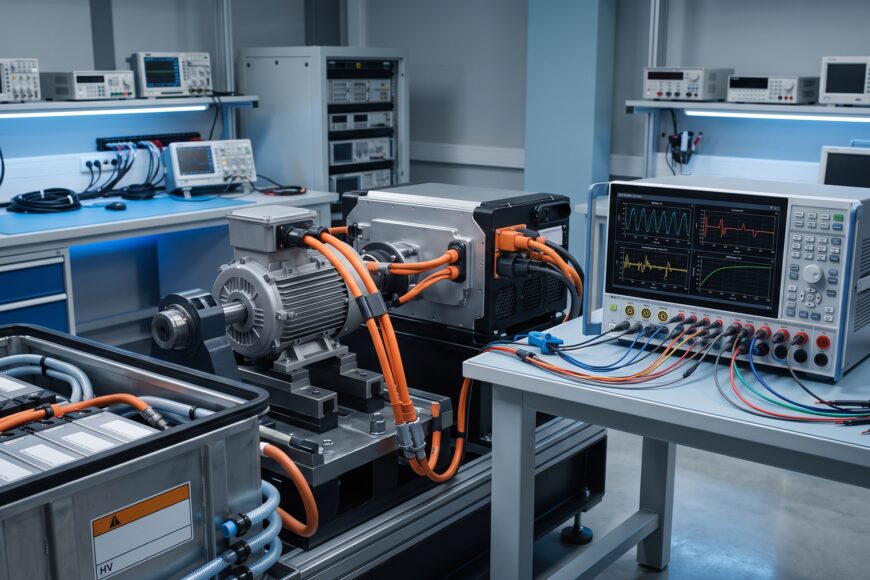

Bir motor-inverter sisteminde güç analizörü kullanılarak inverter girişindeki DC güç ile motor tarafındaki AC güç eş zamanlı olarak ölçülebilir.

Aynı test sırasında güç faktörü, harmonikler ve verimlilik değerlerinin ölçülmesi sistem performansının kapsamlı şekilde değerlendirilmesini sağlar.

Güç Kaynaklarında Güç Faktörü ve PFC

Elektronik güç kaynaklarında güç faktörünü iyileştirmek amacıyla PFC (Power Factor Correction – Güç Faktörü Düzeltme) devreleri kullanılabilir.

PFC devrelerinin amacı, cihazın şebekeden çektiği akımın karakteristiğini iyileştirmek ve güç faktörünü yükseltmektir.

Özellikle:

  • Bilgisayar güç kaynakları
  • Sunucu güç kaynakları
  • Telekom güç sistemleri
  • LED sürücüler
  • Elektrikli araç şarj sistemleri
  • Endüstriyel güç kaynakları

gibi uygulamalarda PFC performansının ölçülmesi önemlidir.

Güç analizörü kullanılarak PFC devresinin farklı yük koşullarındaki güç faktörü, harmonik davranışı ve enerji verimliliği değerlendirilebilir.

Güç Faktörü Neden Önemlidir?

Düşük güç faktörü aynı aktif gücün sağlanması için sistemden daha yüksek akım çekilmesine neden olabilir.

Artan akım ise elektrik altyapısında:

  • İletken kayıplarının artması
  • Kablo ve ekipmanlarda sıcaklık artışı
  • Transformatörlerin daha fazla yüklenmesi
  • Elektrik dağıtım kapasitesinin verimsiz kullanılması
  • Gerilim düşümlerinin artması

gibi sonuçlar oluşturabilir.

Bu nedenle özellikle yüksek güçlü endüstriyel sistemlerde güç faktörünün düzenli olarak takip edilmesi önemlidir.

Güç Faktörü Ölçümünde Doğru Cihaz Seçimi

Güç faktörü ölçümü yapılacak cihaz seçilirken uygulamanın gereksinimleri dikkate alınmalıdır.

Özellikle şu özellikler değerlendirilmelidir:

  • Ölçüm doğruluğu
  • Gerilim ve akım aralığı
  • Kanal sayısı
  • Frekans aralığı
  • Bant genişliği
  • Harmonik analiz yeteneği
  • THD ölçümü
  • AC/DC ölçüm desteği
  • Veri kayıt özellikleri
  • Çok fazlı sistem desteği

İnverter, motor sürücüsü ve anahtarlamalı güç kaynakları gibi uygulamalarda dalga şekilleri ideal sinüzoidal olmayabileceğinden, harmonik içeren sinyallerde doğru güç ölçümü yapabilen cihazların kullanılması önemlidir.

Sonuç

Güç faktörü, elektrik sistemlerinde aktif gücün görünür güce oranını ifade eden ve sistemin elektrik enerjisini kullanım karakteristiği hakkında önemli bilgiler sağlayan temel bir parametredir.

Cos φ ise temel frekanstaki gerilim ve akım arasındaki faz farkını temsil eder.

İdeal ve sinüzoidal sistemlerde güç faktörü ile cos φ birbirine eşit veya çok yakın olabilir. Ancak harmoniklerin bulunduğu doğrusal olmayan yüklerde bu iki değer birbirinden farklı olabilir.

Bu nedenle inverterler, motor sürücüleri, UPS sistemleri, güç kaynakları ve diğer modern güç elektroniği uygulamalarında yalnızca cos φ değil, gerçek güç faktörü, harmonikler ve THD değerlerinin birlikte değerlendirilmesi daha kapsamlı bir analiz sağlar.

Unitek Elektrik tarafından sunulan güç analizörü ve güç kalitesi ölçüm çözümleri ile tek fazlı ve üç fazlı sistemlerde güç faktörü, harmonikler, enerji ve diğer elektriksel parametrelerin ayrıntılı olarak incelenmesi mümkündür.
