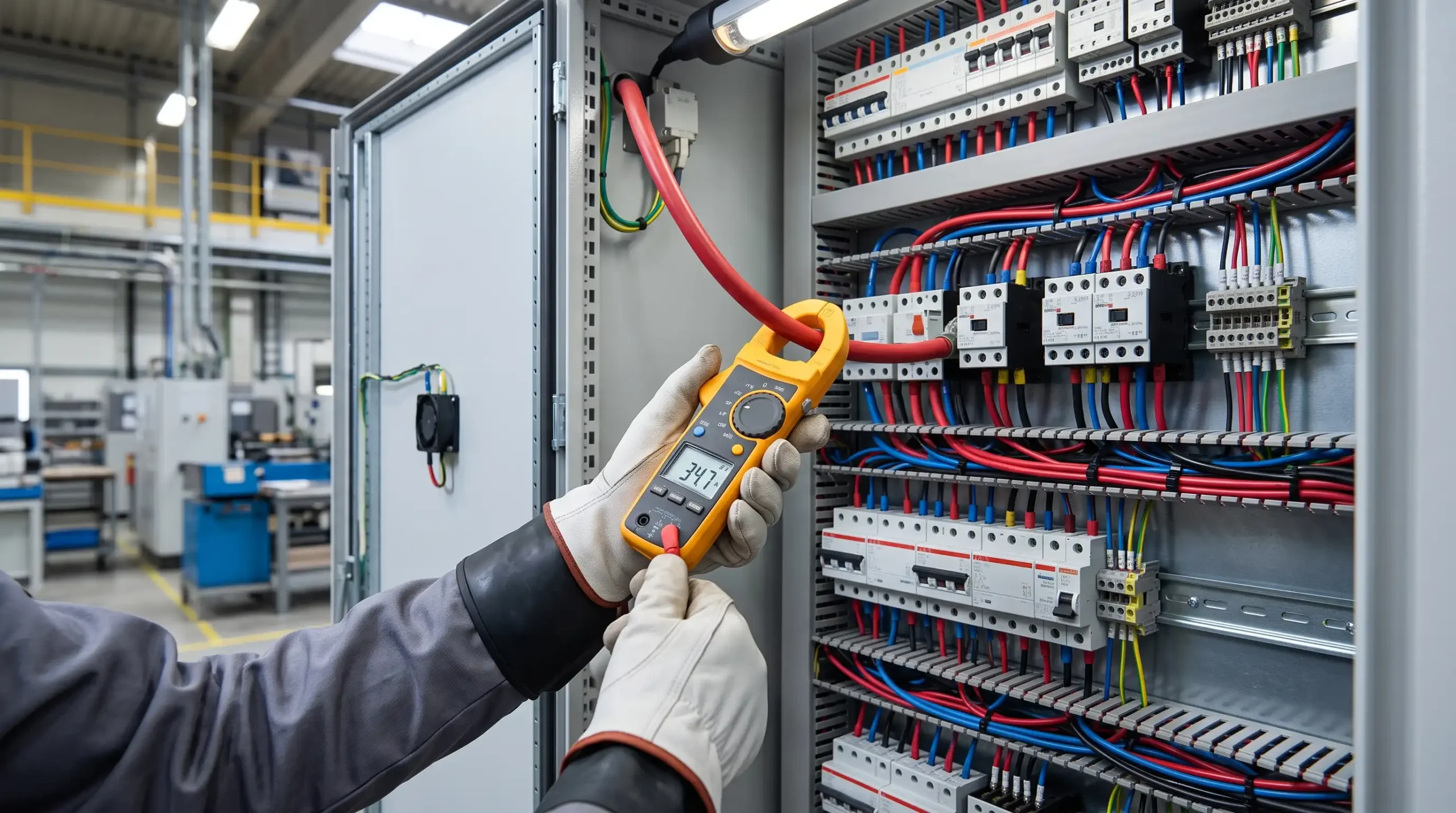

Elektrik ölçümlerinde en sık karşılaşılan ihtiyaçlardan biri akım değerinin hızlı ve güvenli şekilde kontrol edilmesidir. Özellikle pano içi uygulamalarda, motor hatlarında, şebeke bağlantılarında ve bakım çalışmalarında devreyi sökmeden veya iletkeni ayırmadan akım ölçebilmek büyük avantaj sağlar.

İşte bu noktada pensampermetre devreye girer.

Pensampermetre, kablonun veya iletkenin etrafını saran penseli yapısı sayesinde akımı doğrudan ve pratik biçimde ölçmeye yardımcı olur. Klasik ampermetre ölçümlerinde devrenin açılması ve cihazın seri bağlanması gerekirken, pensampermetrede çoğu durumda buna gerek kalmaz.

Bu özellik hem zaman kazandırır hem de sahada daha güvenli ve kolay ölçüm yapılmasına yardımcı olur.

Pensampermetre Nedir?

Pensampermetre, elektrik akımını devreyi kesmeden ölçmek için kullanılan bir test cihazıdır.

Cihazın üst kısmında yer alan açılır kapanır pense, iletkenin etrafını sarar ve manyetik alan veya Hall effect prensibi üzerinden akımın ölçülmesini sağlar.

Birçok pensampermetre yalnızca akım değil aynı zamanda:

  • AC/DC gerilim,
  • direnç,
  • süreklilik,
  • frekans,
  • diyot testi,
  • kapasite,
  • sıcaklık

gibi ek fonksiyonlara da sahip olabilir.

Bu nedenle pensampermetreler saha personeli, bakım ekipleri, elektrik teknisyenleri ve mühendisler için oldukça kullanışlı cihazlardır.

Pensampermetre Nasıl Çalışır?

Pensampermetrelerin çalışma prensibi ölçülecek akımın türüne göre değişebilir.

AC Akım Ölçümü

AC akım ölçen klasik pensampermetreler genellikle akım trafosu mantığıyla çalışır.

İletkenden geçen alternatif akım çevresinde manyetik alan oluşturur. Cihazın pensi bu manyetik alanı algılar ve akım değerini hesaplar.

Bu yöntem özellikle AC ölçümlerde yaygın olarak kullanılır.

DC Akım Ölçümü

DC akım ölçen pensampermetrelerde ise genellikle Hall effect sensörü kullanılır.

Doğru akım sabit manyetik alan oluşturduğu için Hall sensörleri bu alanı algılayarak akımın ölçülmesini sağlar.

Bu nedenle her pensampermetre DC akım ölçemez.

Bir cihazın DC akım ölçebilmesi için teknik özelliklerinde bunun açıkça belirtilmiş olması gerekir.

Pensampermetre ile Multimetre Arasındaki Fark Nedir?

Pensampermetre ve multimetre bazı ortak ölçüm fonksiyonlarına sahip olabilir, ancak temel kullanım amaçları farklıdır.

Multimetre genellikle gerilim, direnç ve düşük/orta seviyeli akım ölçümlerinde kullanılır. Akım ölçümünde çoğu zaman devre seri olarak açılmalıdır.

Pensampermetre ise özellikle akım ölçümünü pratikleştiren bir cihazdır. Devreyi açmadan ölçüm yapılabilmesi en büyük avantajıdır.

Sahada çalışan kullanıcılar için bu fark oldukça önemlidir. Özellikle yüksek akım ölçümlerinde pensampermetre çok daha pratik olabilir.

Pensampermetre Neden Tercih Edilir?

Pensampermetrenin en önemli avantajı devreyi sökmeden akım ölçümüne imkan vermesidir.

Bu durum özellikle şu alanlarda avantaj sağlar:

  • enerji altında çalışan hatların kontrolü,
  • elektrik panosu bakımı,
  • motor akımlarının ölçümü,
  • yük dengesinin kontrolü,
  • sahada hızlı arıza tespiti,
  • HVAC sistemleri,
  • jeneratör ve UPS bakımı,
  • endüstriyel tesis ölçümleri.

Akım ölçümü için kabloyu kesmeye, sökmeye veya bağlantıyı ayırmaya gerek kalmadan ölçüm yapılması büyük kolaylık sağlar.

Pensampermetre ile Akım Ölçümü Nasıl Yapılır?

Pensampermetre ile doğru akım ölçümü yapabilmek için temel kullanım kurallarına dikkat edilmelidir.

1. Doğru Ölçüm Modunu Seçin

Cihazda AC akım mı yoksa DC akım mı ölçüleceğine göre uygun mod seçilmelidir.

2. Yalnızca Tek İletkeni Pens İçine Alın

Bu çok önemli bir noktadır.

Pens içerisine aynı anda faz ve nötr birlikte alınırsa oluşan manyetik alanlar birbirini dengeleyebilir ve ölçüm sıfıra yakın çıkabilir.

Bu nedenle yalnızca tek iletken ölçülmelidir.

3. İletkeni Pensin Ortasına Yakın Konumlandırın

Birçok cihaz tam merkezde en iyi doğrulukla ölçüm yapar. Bu nedenle iletkenin pens içinde doğru konumlandırılması faydalıdır.

4. Ölçüm Aralığını Kontrol Edin

Akım değerinin cihazın maksimum ölçüm aralığını aşmadığından emin olunmalıdır.

5. Sonucu Yorumlayın

Ölçüm sonucu sistemin nominal akım değeri, üretici bilgileri veya yük koşulları ile birlikte değerlendirilmelidir.

Neden Faz ve Nötr Birlikte Ölçülmez?

Pensampermetre kullanıcılarının en sık yaptığı hatalardan biri aynı kablodaki iki iletkeni birlikte pens içine almaktır.

Örneğin tek fazlı bir hatta:

  • faz iletkeni bir yönde akım taşır,
  • nötr iletkeni ters yönde akım taşır.

Bu durumda manyetik alanlar büyük ölçüde birbirini yok eder ve cihaz doğru yük akımını göstermez.

Bu nedenle akım ölçümü için yalnızca tek damar veya tek hat iletkeni pens içine alınmalıdır.

Kaçak Akım Ölçümü Pensampermetre ile Yapılır mı?

Evet, ancak her pensampermetre bunun için uygun değildir.

Kaçak akım ölçümleri genellikle miliamper seviyesinde olduğundan yüksek hassasiyet gerekir. Bu nedenle kaçak akım pensampermetresi veya düşük akım ölçüm hassasiyetine sahip özel modeller tercih edilmelidir.

Kaçak akım ölçümünde çoğu zaman faz ve nötr birlikte pens içine alınır. Çünkü amaç normal yük akımını değil, dengesizliği yani toprağa kaçan akımı ölçmektir.

Bu kullanım şekli normal yük akımı ölçümünden farklıdır ve doğru uygulama senaryosuna göre yapılmalıdır.

AC Pensampermetre ile DC Pensampermetre Arasındaki Fark Nedir?

Temel fark, ölçülebilen akım türüdür.

AC Pensampermetre

  • Alternatif akım ölçer
  • Şebeke, pano, motor ve tesis ölçümlerinde sık kullanılır
  • Genellikle daha ekonomik olabilir

AC/DC Pensampermetre

  • Hem alternatif akımı hem doğru akımı ölçebilir
  • Batarya sistemleri, güneş enerji sistemleri, DC güç kaynakları ve elektrikli araç uygulamalarında daha kullanışlıdır
  • Hall effect tabanlı algılama yapısı nedeniyle daha gelişmiş olabilir

Eğer uygulamanızda DC sistemler de bulunuyorsa yalnızca AC ölçen bir pensampermetre yeterli olmayabilir.

Pensampermetre ile Motor Akımı Nasıl Ölçülür?

Motor beslemelerinde pensampermetre sık kullanılır.

Ölçüm sırasında:

  • her faz ayrı ayrı ölçülebilir,
  • fazlar arası akım dengesi kontrol edilebilir,
  • yük altında motorun nominal akıma yakın çalışıp çalışmadığı incelenebilir.

Üç fazlı motorlarda L1, L2 ve L3 faz akımlarının birbirine yakın olması beklenir. Fazlar arasında ciddi fark varsa;

  • dengesiz yük,
  • besleme problemi,
  • sargı sorunu,
  • mekanik zorlanma

gibi durumlar araştırılabilir.

Motor kalkış akımı da bazı pensampermetrelerin inrush fonksiyonu ile ölçülebilir.

Inrush Akım Ölçümü Nedir?

Bazı cihazlar ilk devreye alındıklarında kısa süreli yüksek akım çeker.

Bu akıma inrush current, yani kalkış veya ani akım denir.

Özellikle:

  • motorlar,
  • trafolar,
  • güç kaynakları,
  • klima ve kompresör sistemleri

ilk çalışma anında normal çalışma akımından daha yüksek akım çekebilir.

Bu nedenle bakım ve arıza analizinde inrush ölçüm fonksiyonu oldukça faydalı olabilir.

Pensampermetre ile Güç Ölçümü Yapılır mı?

Bazı gelişmiş pensampermetreler yalnızca akımı değil, aynı zamanda gerilim ve faz bilgisiyle birlikte güç parametrelerini de hesaplayabilir.

Modele bağlı olarak:

  • aktif güç,
  • görünür güç,
  • güç faktörü,
  • frekans

gibi değerler görüntülenebilir.

Ancak kapsamlı enerji ve güç kalitesi analizi için genellikle daha gelişmiş güç analizörleri tercih edilir.

Pensampermetreler ise hızlı saha kontrolü açısından oldukça pratiktir.

True RMS Pensampermetre Neden Önemlidir?

Modern elektrik sistemlerinde akım dalga şekli her zaman ideal sinüs değildir.

İnverterler, sürücüler, UPS sistemleri ve anahtarlamalı güç kaynakları nedeniyle bozulmuş sinyaller oluşabilir.

Bu tür sistemlerde True RMS özellikli pensampermetre kullanılması daha doğru sonuç verir.

Özellikle şu uygulamalarda True RMS önemlidir:

  • frekans konvertörleri,
  • inverterler,
  • LED sürücüler,
  • UPS sistemleri,
  • doğrusal olmayan yükler,
  • güç elektroniği testleri.

Sinyal sinüzoidal değilse ortalama değer ölçen cihazlar yanıltıcı sonuç verebilir.

Pens Açıklığı Neden Önemlidir?

Pensampermetre seçerken yalnızca ölçüm aralığına bakmak yeterli değildir.

Pens açıklığı yani çene çapı da önemlidir.

Özellikle:

  • kalın enerji kabloları,
  • bara sistemleri,
  • büyük kesitli iletkenler

ölçülecekse cihazın pens yapısının buna uygun olması gerekir.

Küçük çaplı bir pensampermetre bazı sahalarda fiziksel olarak kullanılamayabilir.

Pensampermetre Seçerken Nelere Dikkat Edilmeli?

Doğru cihaz seçimi için şu kriterler değerlendirilmelidir:

Ölçüm Türü

Sadece AC mi ölçülecek, yoksa AC/DC birlikte mi gerekli?

Maksimum Akım Aralığı

Ölçülecek sistemin akım seviyesine uygun aralık seçilmelidir.

Minimum Ölçüm Hassasiyeti

Kaçak akım veya düşük akım ölçümü yapılacaksa yüksek hassasiyet gerekir.

True RMS Özelliği

Bozulmuş dalga şekillerinde doğru ölçüm için önemlidir.

İnrush Fonksiyonu

Motor ve güç kaynağı uygulamalarında yararlı olabilir.

Gerilim Ölçümü

Cihazın AC/DC gerilim ölçme kapasitesi saha kullanımında avantaj sağlar.

Güvenlik Kategorisi

CAT III veya CAT IV gibi güvenlik sınıfları çalışma ortamına uygun olmalıdır.

Pens Açıklığı

Ölçülecek iletken boyutuna uygun olmalıdır.

Veri Tutma ve Kayıt Özelliği

HOLD, MIN/MAX ve bazı modellerde kayıt fonksiyonları bakım süreçlerinde işe yarayabilir.

Pensampermetre Hangi Alanlarda Kullanılır?

Pensampermetreler çok geniş kullanım alanına sahiptir.

Başlıca kullanım alanları şunlardır:

  • elektrik panoları,
  • bakım ve servis işleri,
  • motor kontrol sistemleri,
  • HVAC uygulamaları,
  • jeneratör sistemleri,
  • güneş enerji sistemleri,
  • UPS ve batarya sistemleri,
  • bina elektrik tesisatları,
  • sanayi tesisleri,
  • enerji dağıtım sistemleri,
  • otomasyon hatları.

Sahada pratik ölçüm gerektiğinde ilk tercih edilen cihazlardan biridir.

Kaçak Akım Rölesi Sürekli Atıyorsa Pensampermetre Yardımcı Olur mu?

Evet, uygun cihazla önemli ölçüde yardımcı olabilir.

Kaçak akım pensampermetresi ile:

  • toplam kaçak seviyesi,
  • belirli hatlardaki dengesizlik,
  • problemli devreye yakın bölge

tespit edilmeye çalışılabilir.

Özellikle çok sayıda hattın bulunduğu panolarda arızalı hattı hızlıca daraltmak için faydalı olabilir.

Ancak burada doğru ölçüm tekniği ve uygun hassasiyete sahip cihaz kullanılması önemlidir.

Unitek Elektrik Pensampermetre Çözümleri

Unitek Elektrik ürün portföyünde bakım, servis ve endüstriyel ölçüm uygulamalarına uygun farklı pensampermetre çözümleri değerlendirilebilir.

Uygulamaya göre:

  • temel AC akım ölçümü,
  • AC/DC akım ölçümü,
  • True RMS ölçüm,
  • kaçak akım kontrolü,
  • saha bakım çalışmaları

için farklı cihaz tipleri tercih edilebilir.

Doğru cihaz seçimi yapılırken yalnızca fiyat değil, ölçüm doğruluğu, güvenlik sınıfı, akım aralığı, pens çapı ve kullanım senaryosu birlikte değerlendirilmelidir.

Sonuç

Pensampermetre, devreyi kesmeden akım ölçebilmesi sayesinde elektrik ve elektronik bakım çalışmalarında büyük kolaylık sağlayan önemli bir test cihazıdır.

AC veya DC sistemlerde hızlı ve güvenli ölçüm yapılabilmesi; pano kontrollerinden motor analizine, bakım işlerinden enerji sistemlerine kadar birçok alanda kullanım avantajı sunar.

Doğru pensampermetre seçimi için uygulamanın ihtiyaçları net olarak belirlenmeli; AC/DC desteği, True RMS özelliği, inrush fonksiyonu, pens açıklığı ve güvenlik kategorisi gibi kriterler birlikte değerlendirilmelidir.

Özellikle sahada sık ölçüm yapan profesyoneller için pensampermetre, en temel ve en verimli test cihazlarından biri olabilir.
