Elektrik sistemlerinde yüksek direnç her zaman megaohm veya kiloohm seviyesinde olmak zorunda değildir.

Özellikle yüzlerce amper taşıyan elektrik bağlantılarında yalnızca birkaç mikroohmluk direnç artışı bile önemli güç kayıplarına ve sıcaklık artışlarına neden olabilir.

Şalt sahalarındaki kesiciler, ayırıcılar, bara bağlantıları, yüksek akım kabloları ve kontaktörler zaman içerisinde;

  • oksitlenme,
  • gevşeme,
  • yüzey kirlenmesi,
  • mekanik aşınma,
  • kontak deformasyonu

gibi nedenlerle daha yüksek direnç göstermeye başlayabilir.

Bu tür çok düşük direnç değerlerini standart bir multimetreyle güvenilir şekilde ölçmek zordur.

Bu nedenle profesyonel bakım ve test uygulamalarında mikro ohmmetre kullanılır.

Mikro Ohmmetre Nedir?

Mikro ohmmetre, çok düşük elektriksel dirençlerin yüksek doğrulukla ölçülmesi için tasarlanmış test cihazıdır.

Ölçüm sonuçları genellikle:

  • Ω
  • mΩ (milliohm)
  • µΩ (mikroohm)

seviyelerinde gösterilir.

Özellikle yüksek akım taşıyan bağlantı noktalarının dirençlerinin kontrol edilmesinde kullanılır.

Mikro ohmmetreler standart ohmmetrelerden farklı olarak ölçüm noktasına belirli bir test akımı uygular ve oluşan gerilim düşümünü hassas şekilde ölçerek direnç değerini hesaplar.

Mikroohm Ne Demektir?

Bir mikroohm:

0,000001 Ω

yani ohmun milyonda biridir.

Elektrik tesisatlarında bu değer çok küçük görünebilir. Ancak yüksek akım söz konusu olduğunda küçük dirençlerin etkisi önemli hale gelir.

Örneğin güç kaybı:

P = I² × R

formülüyle hesaplanabilir.

Bu nedenle akım yükseldikçe bağlantı direncinin oluşturduğu güç kaybı çok hızlı artar.

Kontak Direnci Nedir?

Kontak direnci, iki elektriksel iletkenin birbirine temas ettiği noktada meydana gelen elektriksel dirençtir.

İdeal durumda metal yüzeylerin tamamen iletken olması beklenebilir ancak gerçekte temas yüzeyleri kusursuz değildir.

Metal yüzeylerde;

  • mikroskobik pürüzler,
  • oksit tabakaları,
  • kir,
  • nem,
  • mekanik deformasyon

bulunabilir.

Bu nedenle iki iletken birbirine sıkıca bağlansa bile bağlantı noktasında küçük bir direnç oluşur.

Bu direnç normal sınırlar içerisinde olduğunda genellikle problem oluşturmaz.

Ancak kontak direnci zamanla artarsa bağlantı noktasında aşırı ısınma meydana gelebilir.

Kontak Direnci Neden Önemlidir?

Elektriksel kontakların temel görevi enerjiyi mümkün olduğunca düşük kayıpla iletmektir.

Özellikle yüksek akım taşıyan sistemlerde kontak direncindeki küçük artışlar bile önemli sonuçlara yol açabilir.

Yüksek kontak direnci;

  • bağlantı noktasında ısınma,
  • enerji kaybı,
  • kontak yüzeyinde yanma,
  • bağlantının daha hızlı bozulması,
  • ark oluşumu,
  • sistem verimliliğinde azalma,
  • beklenmeyen arıza ve duruşlar

gibi problemlere neden olabilir.

Bu nedenle kritik elektrik bağlantılarında kontak direncinin periyodik olarak kontrol edilmesi faydalıdır.

Neden Standart Multimetre Yeterli Değildir?

Bir dijital multimetre direnç ölçebilir ancak mikroohm seviyesindeki ölçümler için genellikle uygun değildir.

Bunun birkaç nedeni vardır.

Ölçüm kablolarının kendi direnci, prob temas noktaları ve bağlantı dirençleri ölçülmek istenen değerden daha büyük olabilir.

Örneğin gerçek bağlantı direnci:

80 µΩ

iken test kabloları ve prob bağlantılarının oluşturduğu direnç bundan çok daha yüksek olabilir.

Bu durumda standart iki telli direnç ölçümü güvenilir sonuç vermeyebilir.

Mikro ohmmetrelerde bu problemi azaltmak için genellikle 4 telli Kelvin ölçüm yöntemi kullanılır.

4 Telli Kelvin Ölçümü Nedir?

Kelvin bağlantısı çok düşük dirençlerin hassas şekilde ölçülmesi için kullanılan yöntemdir.

Sistemde dört bağlantı bulunur:

İki kablo test akımını uygular.

Diğer iki kablo gerilim düşümünü ölçer.

Bu sayede test akımı taşıyan kabloların ve bağlantı noktalarının direnci ölçüm sonucuna minimum seviyede etki eder.

Mikro ohmmetre:

  • uygulanan akımı,
  • ölçülen gerilim düşümünü

kullanarak gerçek direnç değerini hesaplar.

Temel ilişki yine:

R = V / I

şeklindedir.

Bu yöntem özellikle mikroohm seviyesindeki kontak dirençlerinin ölçülmesinde büyük avantaj sağlar.

Neden Yüksek Test Akımı Kullanılır?

Mikro ohmmetrelerde 1 A, 10 A, 100 A hatta 200 A ve üzerindeki test akımları kullanılabilir.

Bunun temel nedenlerinden biri çok düşük dirençlerde ölçülebilir seviyede gerilim düşümü oluşturmaktır.

Örneğin:

R = 100 µΩ

ve test akımı:

I = 100 A

ise gerilim düşümü:

V = I × R

formülünden:

V = 100 × 0,0001

V = 0,01 V

yani:

10 mV

olur.

Hassas ölçüm devreleri bu gerilim düşümünü ölçerek direnç değerini hesaplayabilir.

Yüksek test akımı ayrıca gerçek çalışma koşullarına daha yakın kontak değerlendirmeleri yapılmasına yardımcı olabilir.

Mikro Ohmmetre Nerelerde Kullanılır?

Mikro ohmmetreler özellikle enerji üretimi, dağıtımı ve ağır sanayi uygulamalarında kullanılır.

Başlıca kullanım alanları şunlardır:

  • güç kesicileri,
  • yüksek gerilim kesicileri,
  • ayırıcılar,
  • kontaktörler,
  • röle kontakları,
  • bara bağlantıları,
  • kablo ekleri,
  • yüksek akım bağlantıları,
  • şönt dirençleri,
  • sigorta bağlantıları,
  • güç trafosu bağlantıları,
  • demiryolu güç sistemleri,
  • elektrik santralleri.

Bu uygulamalarda düşük temas direnci hem enerji verimliliği hem de sistem güvenilirliği açısından önemlidir.

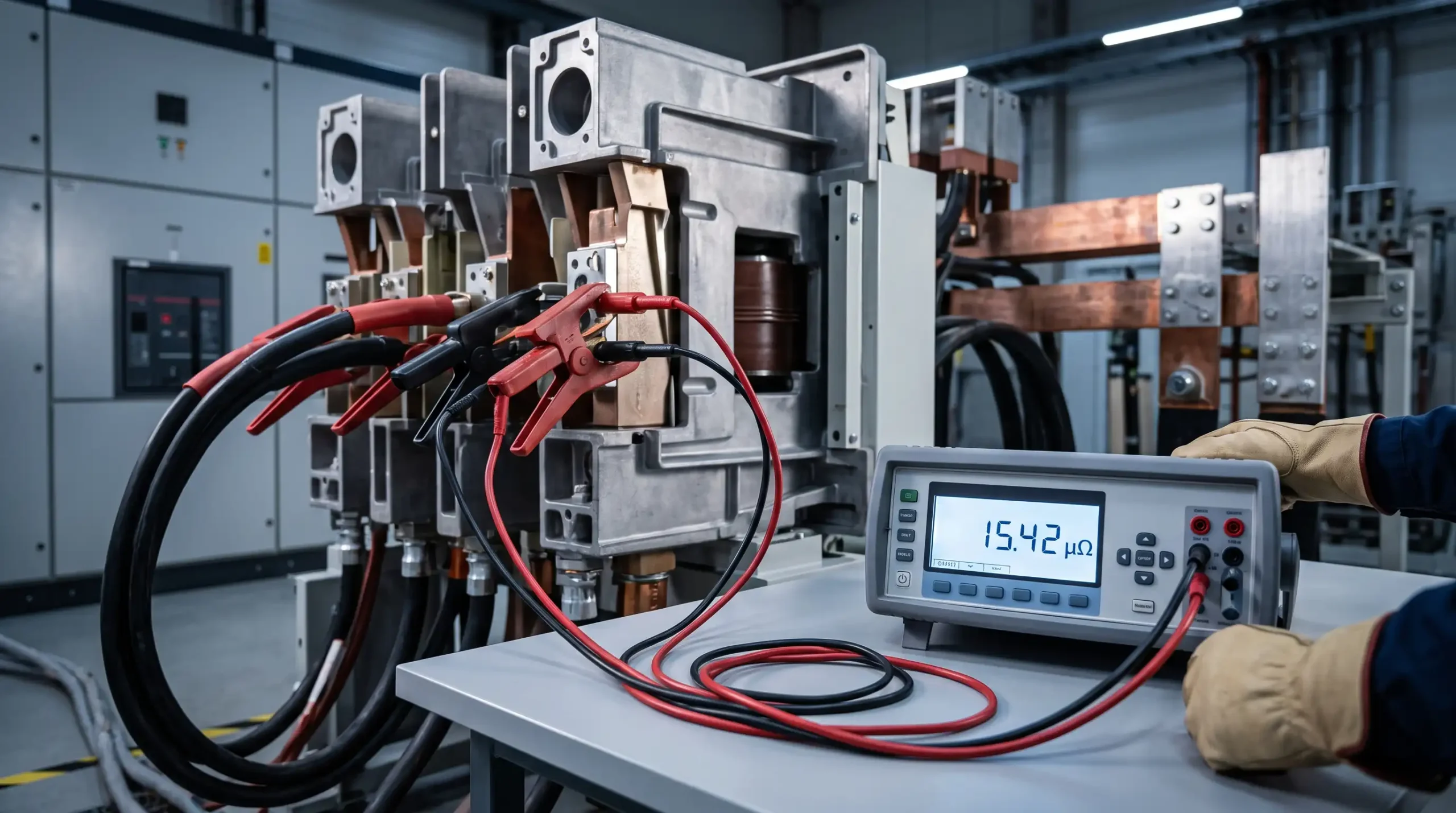

Kesicilerde Kontak Direnci Neden Ölçülür?

Elektrik kesicileri açma ve kapama işlemleri sırasında yüksek elektriksel ve mekanik zorlanmaya maruz kalır.

Her açma-kapama işlemi kontak yüzeylerinde küçük miktarda aşınmaya neden olabilir.

Zaman içerisinde kontaklarda:

  • yüzey bozulması,
  • oksitlenme,
  • ark hasarı,
  • mekanik deformasyon

oluşabilir.

Bunların sonucunda kontak direnci artabilir.

Periyodik mikroohm ölçümleri sayesinde kesici kontaklarının önceki bakım sonuçlarıyla karşılaştırılması mümkündür.

Belirgin bir direnç artışı, bakım veya detaylı inceleme ihtiyacına işaret edebilir.

Bara Bağlantılarında Mikroohm Ölçümü

Elektrik panolarında ve enerji dağıtım sistemlerinde yüksek akımların taşınması için bakır veya alüminyum baralar yaygın olarak kullanılır.

Baraların birleşim noktalarında düşük kontak direnci olması gerekir.

Ancak zamanla;

  • bağlantı cıvatalarının gevşemesi,
  • yüzey oksidasyonu,
  • termal genleşme,
  • mekanik titreşim

kontak direncinin artmasına neden olabilir.

Bu durumda bağlantı noktası normalden fazla ısınabilir.

Mikro ohmmetre ölçümü, termal kamera kontrolleriyle birlikte kullanıldığında bağlantı problemlerinin değerlendirilmesinde faydalı olabilir.

Kablo Bağlantılarında Direnç Ölçümü

Yüksek akım kablo bağlantılarının doğru şekilde sıkılması büyük önem taşır.

Pabuç bağlantıları, ek noktaları ve terminallerdeki zayıf temas;

  • gerilim düşümüne,
  • ısınmaya,
  • enerji kaybına

neden olabilir.

Mikro ohmmetre kullanılarak farklı bağlantı noktaları arasında karşılaştırmalı ölçümler yapılabilir.

Aynı tip bağlantılardan birinde belirgin şekilde daha yüksek direnç bulunması olası bağlantı probleminin araştırılmasına yardımcı olabilir.

Kontaktörlerde Kontak Direnci Ölçümü

Kontaktörler özellikle motor kontrol ve endüstriyel otomasyon sistemlerinde çok sayıda açma-kapama işlemi gerçekleştirir.

Zaman içerisinde kontak yüzeyleri aşınabilir veya yanabilir.

Kontak direncinin artması sonucunda;

  • kontaktör sıcaklığı yükselebilir,
  • gerilim düşümü artabilir,
  • kontak yüzeyindeki bozulma hızlanabilir.

Periyodik direnç kontrolü özellikle kritik veya yüksek akımlı sistemlerde kontaktör durumunun değerlendirilmesine yardımcı olabilir.

Şönt Direnç Ölçümü

Şöntler yüksek akımların ölçülmesinde kullanılan çok düşük değerli hassas dirençlerdir.

Şönt direncinin gerçek değerindeki küçük bir değişim bile akım ölçüm sonucunu etkileyebilir.

Bu nedenle mikro ohmmetreler;

  • şönt üretiminde,
  • kalite kontrolde,
  • laboratuvar testlerinde,
  • kalibrasyon çalışmalarında

kullanılabilir.

Ölçüm Öncesinde Nelere Dikkat Edilmeli?

Kontak direnci ölçümleri genellikle sistem enerjisiz durumdayken gerçekleştirilmelidir.

Ölçüm öncesinde:

  • devre enerjisiz bırakılmalı,
  • gerilim olmadığı doğrulanmalı,
  • test edilecek nokta belirlenmeli,
  • test probları doğru şekilde bağlanmalı,
  • bağlantı yüzeyleri kontrol edilmeli,
  • uygun test akımı seçilmelidir.

Yüksek test akımı uygulayan cihazlarda üretici güvenlik talimatlarına uyulması özellikle önemlidir.

Test Problarının Yerleşimi Neden Önemlidir?

4 telli Kelvin ölçümünde akım ve gerilim problarının konumu ölçüm sonucunu etkileyebilir.

Amaç gerçek kontak veya bağlantı direncini ölçmektir.

Bu nedenle gerilim ölçüm uçları test edilmek istenen kontak bölgesini kapsayacak şekilde konumlandırılmalıdır.

Yanlış prob yerleşimi:

  • ek bağlantıları,
  • kablo dirençlerini,
  • istenmeyen iletken bölümlerini

ölçüme dahil edebilir.

Tekrarlanabilir bakım sonuçları için her ölçümde mümkün olduğunca aynı bağlantı noktalarının kullanılması faydalıdır.

Kontak Direnci Kaç Mikroohm Olmalıdır?

Tüm kesiciler, baralar veya bağlantılar için geçerli tek bir ideal mikroohm değeri yoktur.

Kabul edilebilir değer;

  • ekipman türüne,
  • kontak yapısına,
  • nominal akıma,
  • üreticinin teknik değerlerine,
  • test yöntemine

göre değişir.

Bu nedenle ölçüm sonucu cihaz üreticisinin belirttiği limitlerle karşılaştırılmalıdır.

Aynı zamanda geçmiş bakım ölçümleriyle trend karşılaştırması yapmak oldukça faydalıdır.

Fazlar Arasında Karşılaştırma Yapmak Neden Faydalıdır?

Üç fazlı bir kesicide üç kutbun kontak yapısı birbirine benzer.

Bu nedenle L1, L2 ve L3 fazlarının direnç değerleri karşılaştırılabilir.

Örneğin:

L1: 42 µΩ
L2: 45 µΩ
L3: 93 µΩ

şeklinde bir sonuç elde edildiğinde üçüncü faz diğerlerine göre belirgin şekilde farklıdır.

Bu durum tek başına kesin arıza anlamına gelmez ancak ilgili kontak veya bağlantının daha ayrıntılı incelenmesi gerektiğini gösterebilir.

Karşılaştırmalı ölçüm, bakım çalışmalarında güçlü bir teşhis yöntemidir.

Periyodik Ölçüm ve Trend Analizi

Kontak direnci ölçümlerinde yalnızca tek bir sonuç yerine zaman içerisindeki değişimi takip etmek daha değerlidir.

Örneğin aynı kesicinin kontak direnci:

2024: 38 µΩ
2025: 41 µΩ
2026: 58 µΩ

olarak ölçülmüşse artış eğilimi takip edilebilir.

Bu yaklaşım sayesinde arıza gerçekleşmeden önce bakım planlaması yapılabilir.

Bu nedenle ölçümlerin tarih, sıcaklık, test akımı ve ölçüm noktası bilgileriyle birlikte kaydedilmesi faydalıdır.

Mikro Ohmmetre Seçerken Nelere Dikkat Edilmeli?

Doğru mikro ohmmetre seçiminde birkaç teknik özellik önemlidir.

Maksimum Test Akımı

Uygulamaya göre 10 A, 100 A, 200 A veya daha yüksek test akımı gerekebilir.

Ölçüm Aralığı

Cihazın mikroohm ve milliohm seviyelerindeki gerekli ölçüm aralığını desteklemesi gerekir.

Ölçüm Doğruluğu

Çok küçük dirençlerin karşılaştırıldığı uygulamalarda doğruluk önemli hale gelir.

4 Telli Kelvin Ölçümü

Hassas düşük direnç ölçümleri için önemli bir özelliktir.

Test Akımı Ayarı

Farklı cihazlarda farklı test akımlarının kullanılabilmesi uygulama esnekliği sağlar.

Veri Kaydı

Periyodik bakım çalışmalarında ölçüm sonuçlarının kayıt altına alınabilmesi trend analizini kolaylaştırır.

Taşınabilirlik

Trafo merkezi ve saha uygulamalarında cihazın taşınabilir yapısı önemli olabilir.

Mikro Ohmmetre ve Multimetre Arasındaki Fark

İki cihaz da direnç ölçebilir ancak kullanım alanları farklıdır.

Multimetre:

Genel elektrik ve elektronik direnç ölçümleri için kullanılır.

Mikro ohmmetre:

Çok düşük direnç değerlerinin yüksek hassasiyetle ölçülmesine yönelik özel olarak tasarlanmıştır.

Kesici kontağında onlarca mikroohm seviyesindeki değişimin incelenmesi gerekiyorsa mikro ohmmetre tercih edilmelidir.

Mikro Ohmmetre ile İzolasyon Test Cihazı Aynı Şey midir?

Hayır.

Bu iki cihaz tamamen farklı direnç seviyelerini ölçer.

Mikro ohmmetre:
Çok düşük dirençleri ölçer.

İzolasyon test cihazı:
Çok yüksek dirençleri ölçer.

Mikro ohmmetrelerde sonuçlar çoğunlukla µΩ ve mΩ seviyelerindeyken izolasyon test cihazlarında MΩ ve GΩ seviyeleri ölçülür.

Bir cihaz elektriksel bağlantının ne kadar iyi ilettiğini, diğeri ise izolasyonun elektriği ne kadar iyi engellediğini değerlendirmeye yardımcı olur.

Unitek Elektrik Mikro Ohmmetre Çözümleri

Unitek Elektrik ürün portföyünde enerji, şalt sahası ve endüstriyel bakım uygulamalarına yönelik yüksek akımlı mikro ohmmetre çözümleri bulunmaktadır.

Bu cihazlar;

  • kesicilerin,
  • ayırıcıların,
  • şöntlerin,
  • bara bağlantılarının,
  • yüksek akım kontaklarının

düşük direnç ölçümlerinde kullanılabilir.

Uygulamaya uygun cihaz seçilirken maksimum test akımı, ölçüm aralığı, doğruluk, veri kayıt özellikleri ve saha kullanım koşulları birlikte değerlendirilmelidir.

Sonuç

Mikro ohmmetre, elektrik sistemlerinde gözle fark edilmesi zor ancak yüksek akımlarda ciddi problemlere neden olabilecek düşük dirençlerin ölçülmesini sağlayan önemli bir test cihazıdır.

Kesici, ayırıcı, bara ve yüksek akım bağlantılarında kontak direncinin zaman içerisinde artması; enerji kaybına, aşırı ısınmaya ve bağlantı hasarına neden olabilir.

4 telli Kelvin ölçüm yöntemi ve yüksek test akımı sayesinde mikro ohmmetreler, standart multimetrelerle güvenilir biçimde ölçülmesi zor olan mikroohm seviyesindeki dirençleri değerlendirebilir.

Özellikle periyodik bakım çalışmalarında ölçüm sonuçlarının önceki değerlerle karşılaştırılması, ekipmanlarda gelişen problemlerin arıza meydana gelmeden önce belirlenmesine yardımcı olabilir.
