Elektrikli araç teknolojilerinin gelişmesiyle birlikte batarya, inverter, elektrik motoru, OBC (On-Board Charger) ve DC/DC dönüştürücü gibi güç elektroniği sistemlerinin verimliliği çok daha önemli hale gelmiştir.

Elektrikli bir aracın menzili yalnızca batarya kapasitesine bağlı değildir. Bataryadan alınan elektrik enerjisinin ne kadarının mekanik enerjiye dönüştürülebildiği de aracın toplam verimliliğini doğrudan etkiler.

Bu nedenle elektrikli araç geliştirme ve test süreçlerinde güç analizi ve verimlilik ölçümü kritik testlerden biridir.

Elektrikli Araçlarda Güç Analizi Nedir?

Güç analizi; elektrikli araç içerisindeki farklı güç dönüşüm noktalarında gerilim, akım, güç, enerji ve verimlilik değerlerinin hassas biçimde ölçülmesidir.

Bir elektrikli araç güç aktarma sistemi basitleştirilmiş olarak şu şekilde düşünülebilir:

Batarya → İnverter → Elektrik Motoru → Mekanik Güç

Bu zincirin her aşamasında enerji kayıpları meydana gelir.

Güç analizörü kullanılarak sistemin giriş ve çıkışındaki elektriksel değerler aynı anda ölçülebilir ve güç dönüşüm verimliliği hesaplanabilir.

Elektrikli Araçlarda Hangi Parametreler Ölçülür?

Elektrikli araç testlerinde kullanılan güç analizörleriyle birçok elektriksel parametre ölçülebilir.

Bunların başlıcaları:

  • Gerilim (V)
  • Akım (A)
  • Aktif güç (W)
  • Reaktif güç (VAR)
  • Görünür güç (VA)
  • Güç faktörü (PF)
  • Frekans (Hz)
  • Faz açısı
  • Enerji (Wh)
  • Harmonik bileşenler
  • Motor torku
  • Motor devri
  • Mekanik güç
  • Sistem verimliliği

Özellikle çok kanallı güç analizörleri sayesinde sistemin birden fazla noktasındaki güç değerleri eş zamanlı olarak ölçülebilir.

Elektrikli Araçlarda Verimlilik Nasıl Ölçülür?

Elektrikli araçlarda temel verimlilik hesabı giriş ve çıkış güçlerinin karşılaştırılmasıyla yapılır.

Verimlilik (%) = Çıkış Gücü / Giriş Gücü × 100

Örneğin inverter girişinde bataryadan alınan güç 100 kW, inverter çıkışında motora aktarılan güç ise 96 kW ise:

Verimlilik = 96 / 100 × 100 = %96

Bu durumda inverterde yaklaşık %4 oranında güç kaybı meydana gelmektedir.

Ancak gerçek testlerde sistemler dinamik olarak çalıştığı için ölçümlerin yüksek örnekleme hızına ve yüksek doğruluğa sahip cihazlarla gerçekleştirilmesi önemlidir.

İnverter Verimlilik Testi

İnverter, elektrikli araçların güç aktarma sistemindeki en önemli bileşenlerden biridir.

Bataryadan gelen DC gerilimi elektrik motorunun kullanabileceği kontrollü AC gerilime dönüştürür.

İnverter testlerinde güç analizörü kullanılarak aynı anda:

  • DC giriş gerilimi
  • DC giriş akımı
  • DC giriş gücü
  • AC çıkış gerilimi
  • AC çıkış akımı
  • AC çıkış gücü

ölçülebilir.

Bu değerler karşılaştırılarak inverterin farklı çalışma koşullarındaki verimlilik eğrisi oluşturulabilir.

Elektrik Motoru Verimlilik Testi

Elektrik motorlarında yalnızca elektriksel giriş gücünü ölçmek yeterli değildir.

Motorun ürettiği mekanik güç de ölçülmelidir.

Mekanik güç genel olarak motorun:

  • Tork
  • Devir

değerlerinden hesaplanır.

Güç analizörü ile elektriksel giriş gücü ölçülürken tork ve hız sensörlerinden gelen veriler de analiz edilerek motor verimliliği hesaplanabilir.

Bu sayede motorun farklı devir ve yük koşullarındaki performansı ayrıntılı olarak incelenebilir.

OBC (On-Board Charger) Testleri

OBC, şebekeden alınan AC enerjiyi aracın bataryasının şarj edilmesi için gerekli DC enerjiye dönüştürür.

OBC testlerinde giriş ve çıkış güçlerinin eş zamanlı ölçülmesi önemlidir.

Ölçülebilecek başlıca parametreler:

  • AC giriş gerilimi ve akımı
  • AC giriş gücü
  • Güç faktörü
  • Harmonikler
  • DC çıkış gerilimi
  • DC çıkış akımı
  • DC çıkış gücü
  • Dönüşüm verimliliği

Özellikle yüksek verimli OBC tasarımlarında küçük güç kayıplarının doğru şekilde ölçülebilmesi için yüksek hassasiyetli güç analizörleri tercih edilir.

DC/DC Dönüştürücü Verimlilik Testleri

Elektrikli araçlarda yüksek gerilimli batarya sistemi ile 12 V veya 48 V gibi düşük gerilim sistemleri arasında enerji dönüşümü gerçekleştiren DC/DC dönüştürücüler bulunur.

Bu sistemlerde güç analizörüyle dönüştürücünün giriş ve çıkışı aynı anda ölçülerek farklı yük koşullarındaki dönüşüm verimliliği belirlenebilir.

Özellikle düşük kayıplı modern güç elektroniği sistemlerinde yüksek ölçüm doğruluğu önem taşır.

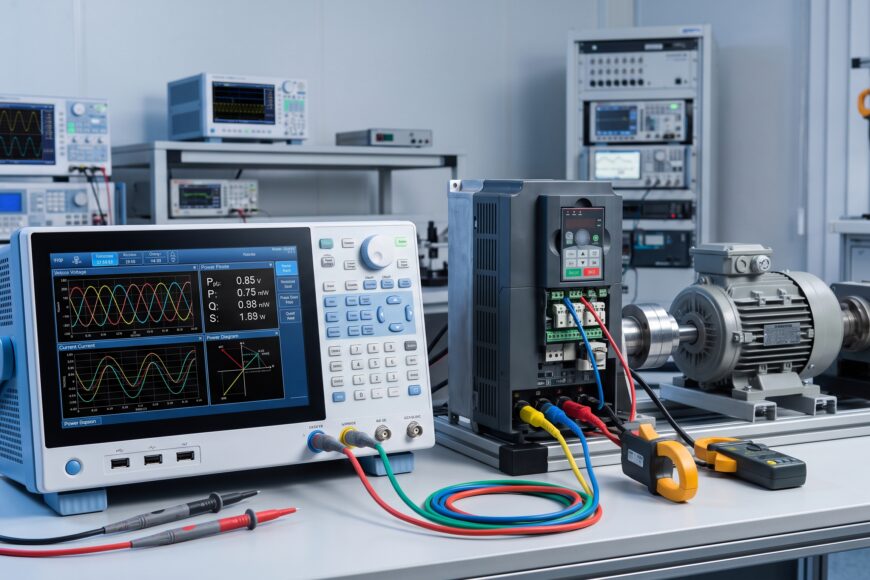

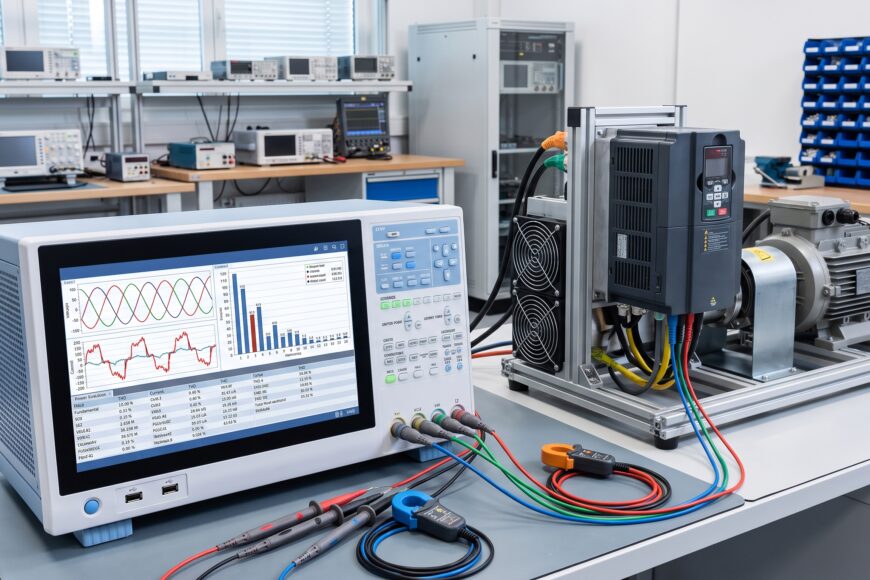

Harmonik Analiz Neden Önemlidir?

Elektrikli araçlarda inverter ve motor sürücüleri PWM tabanlı anahtarlama teknikleri kullanır.

Bu nedenle gerilim ve akım dalga şekilleri ideal sinüs formunda olmayabilir.

Harmonik analiz sayesinde:

  • Gerilim harmonikleri
  • Akım harmonikleri
  • Toplam harmonik bozulma (THD)
  • Temel frekans bileşeni
  • Yüksek frekanslı bileşenler

incelenebilir.

Bu ölçümler motor kayıplarının, elektromanyetik etkilerin ve güç elektroniği sistemlerinin performansının değerlendirilmesinde önemli bilgiler sağlar.

Elektrikli Araç Testlerinde Çok Kanallı Güç Analizörlerinin Avantajı

Elektrikli araç güç aktarma sistemlerinde aynı anda birden fazla noktada ölçüm yapılması gerekebilir.

Örneğin:

Batarya → İnverter → Motor

sisteminde batarya tarafındaki DC güç, inverter çıkışındaki üç fazlı AC güç ve motorun mekanik çıkış gücü eş zamanlı olarak ölçülebilir.

Çok kanallı güç analizörleri bu ölçümlerin tek cihaz üzerinden senkronize şekilde gerçekleştirilmesini sağlar.

Böylece sistemin toplam verimliliği ve her aşamada meydana gelen güç kayıpları daha doğru şekilde analiz edilebilir.

Elektrikli Araç Testlerinde Hangi Güç Analizörü Kullanılmalı?

Cihaz seçiminde uygulamanın gerilim, akım, frekans, kanal sayısı ve doğruluk gereksinimleri dikkate alınmalıdır.

Özellikle elektrikli araç uygulamalarında:

  • Çok kanallı ölçüm
  • AC/DC güç ölçümü
  • Yüksek ölçüm doğruluğu
  • Geniş bant genişliği
  • Harmonik analiz
  • Motor tork ve hız ölçümü
  • Eş zamanlı giriş/çıkış ölçümü

gibi özellikler önemlidir.

Unitek Elektrik ürün portföyünde elektrikli araç, inverter, motor ve güç elektroniği testlerinde kullanılabilecek Yokogawa ve Ainuo güç analizörleri bulunmaktadır.

Örneğin yüksek hassasiyet gerektiren çok kanallı uygulamalarda Yokogawa WT5000 Hassas Güç Analizörü, farklı güç elektroniği uygulamalarında ise Ainuo AN87660(F), AN87400(F) ve AN87330(F) gibi çok kanallı güç analizörleri değerlendirilebilir.

Sonuç

Elektrikli araçlarda enerji verimliliğinin artırılması, aracın menzilini ve genel performansını doğrudan etkileyen önemli faktörlerden biridir.

Batarya, inverter, motor, OBC ve DC/DC dönüştürücü gibi sistemlerde gerçekleştirilen doğru güç ölçümleri sayesinde enerji kayıpları tespit edilebilir ve sistem performansı optimize edilebilir.

Bu nedenle elektrikli araç Ar-Ge, doğrulama ve üretim testlerinde yüksek hassasiyetli ve çok kanallı güç analizörleri önemli bir ölçüm aracıdır.

Elektrikli araç uygulamalarınıza uygun güç analizörü ve test cihazı seçimi için Unitek Elektrik’in uzman ekibiyle iletişime geçebilirsiniz.
